ggplot图例：geom_abline干扰问题

Question

ggplot图例：geom_abline干扰问题

3

目标：为geom_point创建一个颜色图例，每个组用不同的颜色点表示，并为geom_abline创建一个图例，每条线用不同的颜色表示。

我做错了什么？有没有解决方案？

# data: mtcars + some made-up straight lines
library(ggplot2)
df = data.frame(Intercept = c(2,3,4), Slope = c(0,0,0), Group = factor(c(1, 2, 3)))

#1的评论: 基本情节没有什么特别之处，但是我已经将数据分组在aes()内，并使颜色成为一个 aes()。我认为在aes()中同时使用“group”和“color”是标准的做法，以实现分组和着色。

# 1. my basic plot
ggplot(data = mtcars, aes(x = mpg, y = wt, group = vs, color = factor(vs))) +
    geom_point() -> p

关于#2的评论: 明显我的ggplot设置不正确，无法正确处理图例。我还尝试在aes中添加group = Group。但是有一个更严重的问题： geom_point形成了2个组，geom_abline形成了3个组，但是图例只显示了4种颜色/线条组合。其中一个已经被合并了（绿色的）。我做错了什么？

# 2. my naive attempt to add ablines of 3 different colours
p + geom_abline(data = df, aes(intercept = Intercept, slope = Slope,
                           colour = Group))

关于＃3的评论：虽然图例中去掉了ablines，但点仍然不对。从这里开始会变得越来越绝望。

# 3. Suppress the ab_line legend?
p + geom_abline(data = df, aes(intercept = Intercept, slope = Slope,
                           colour = Group), show.legend = FALSE)

#4的评论：目前我正在努力达成这个目标。比错误的图例好的多。不过失去颜色还是有点遗憾。

# 4. Remove the geom_abline legend AND colors
p + geom_abline(data = df, aes(intercept = Intercept, slope = Slope))

评论 #5：我不知道我在这里希望什么......如果我在geom_point()的调用中定义数据和aes，而不是在ggplot()中定义，那么geom_abline()似乎不会劫持颜色和图例，但实际上并没有任何区别。

# 5. An attempt to set the aes inside geom_point() instead of ggplot()
ggplot() +
    geom_point(data = mtcars, aes(x = mpg, y = wt, group = vs, color = factor(vs))) +
    geom_abline(data = df, aes(intercept = Intercept, slope = Slope, color = "groups")) +
    scale_color_manual(values = c("red", "blue", "black"))

- PatrickT

不确定这是否有帮助。您的两个数据集中有4个不同的分组变量。在 mtcars 中，您有0-1变量 vs，而在您的数据 df 中，则有级别为1、2、3的 Group。当您将 df 中的 Group 级别更改为例如 A、B、C 时，您将获得5种不同的颜色。这是一种巧妙的解决方案，因为我希望 geom_abline 和 geom_point 可以使用不同的数据集。 - Adela

ggplot表现如预期，显示了因子水平。尝试删除缺失的水平（droplevels）。 - Roman Luštrik

1

@Adela，谢谢！我明白了：“ggplot”看不出“mtcars”的“1”和“df”的“1”是不同的。我想知道这是否是预期的或功能上的限制。 - PatrickT

@RomanLuštrik，谢谢。我应该删除哪些级别？从“df”中，我有“Group：Factor w / 3 levels"1","2","3": 1 2 3”，而从“mtcars”中，我有“Factor w / 2 levels"0","1": 1 1 2 2 1 2 1 2 2 2”。显然，“df”和“mtcars”都有“1”作为共同的级别。我该删掉什么？ - PatrickT

2个回答

0

如果您需要或想要在图例中添加一条水平线，可以考虑使用以下代码：

library(ggplot2)
df = data.frame(Intercept = c(2,3,4), Slope = c(0,0,0),
Group = factor(c(1, 2, 3)))
ggplot(data = mtcars,
   aes(x = mpg, y = wt, group = vs, fill = factor(vs))) +
geom_point(shape=21, size=2) +
geom_hline(data = df,
          aes(yintercept = Intercept,colour = Group))

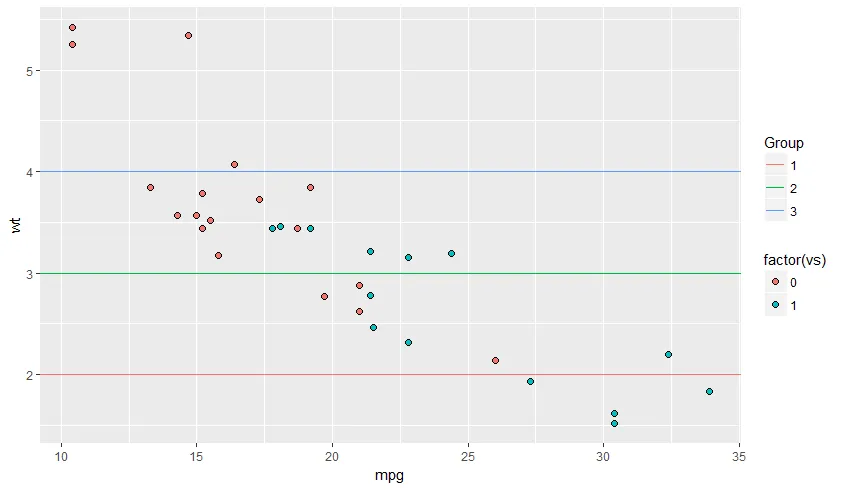

使用geom_hline绘图

- POPPKPD

谢谢，但我真的需要“geom_abline”，因为我正在绘制线性分位数。安德鲁提供了一个很好的答案。目前似乎没有更简单的方法来实现这个结果。 - PatrickT

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- Andrew Gustar · Accepted Answer

一种选择是使用填充形状对mtcars数据进行处理，这样你可以有一个fill比例尺和一个colour比例尺，而不是两个colour比例尺。如果您不想要黑色的轮廓线，请在geom_point语句中添加选项colour="white"以更改点的边缘颜色。

library(ggplot2)
df = data.frame(Intercept = c(2,3,4), Slope = c(0,0,0), Group = factor(c(1, 2, 3)))
ggplot(data = mtcars, aes(x = mpg, y = wt, group = vs, fill = factor(vs))) +
           geom_point(shape=21, size=2) +
           geom_abline(data = df, aes(intercept = Intercept, slope = Slope,
                              colour = Group))
