Seaborn热力图去除单元格之间的线条

4

我正在使用seaborn创建一个热图，并希望使用透明的颜色映射，因为背景中需要显示一张图片。目前，热图的创建已经很好地完成了，但是纵横线仍然可见，尽管热图的线宽已经设置为0.0。

以下是创建热图的代码：

ax = sns.heatmap(image, cmap="rocket_r", linewidths=0.0)
ax.collections[0].set_alpha(0.5)

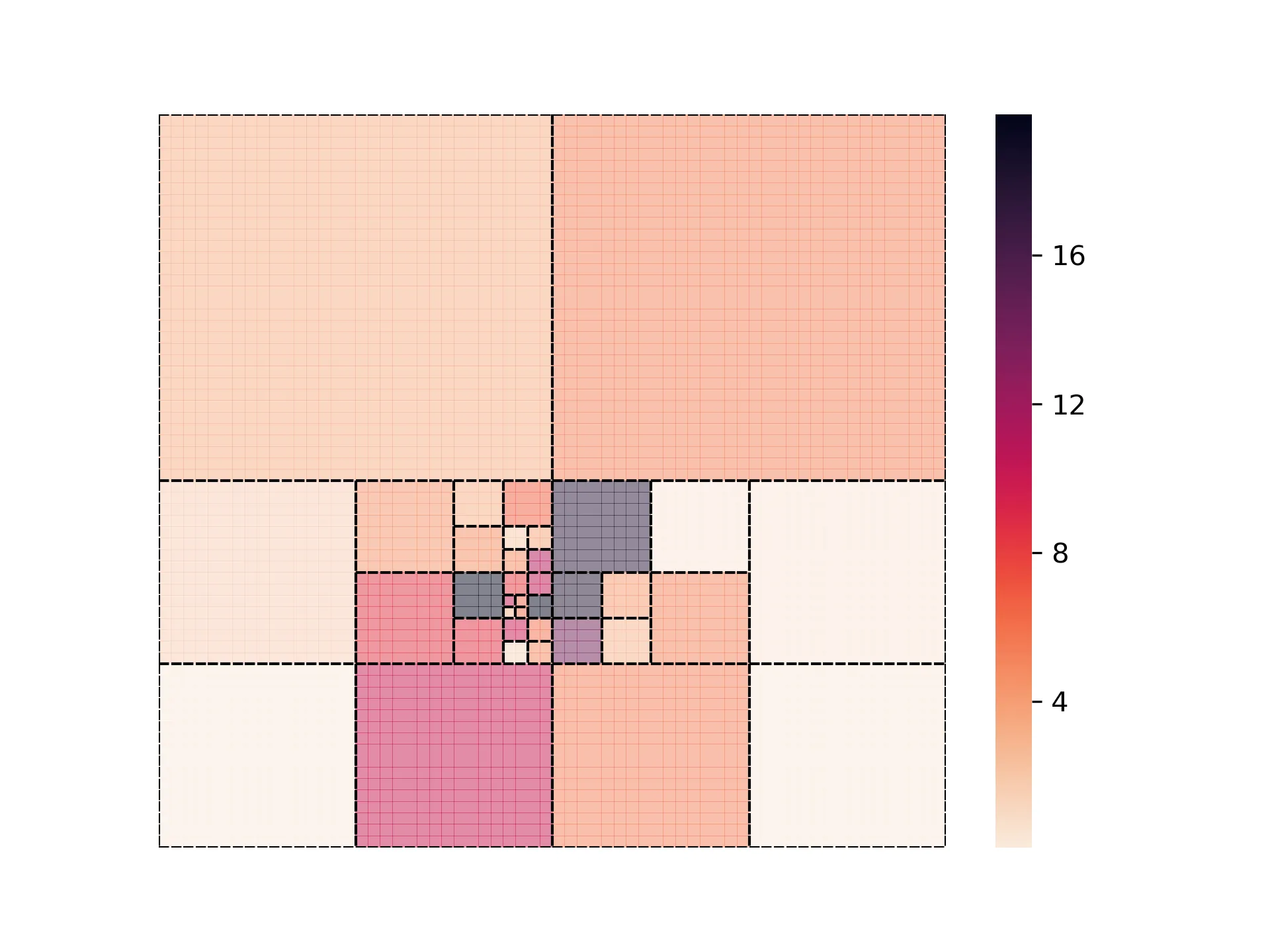

image 是一个 64x64 的 numpy 数组。生成的热力图如下所示：热力图（很抱歉我没足够的声望来嵌入图片）。

问题出在单元格之间的细线上，奇怪的是，并非每个边缘都有这些线。

有人知道如何消除这些线吗？

非常感谢。

更新1（完整的工作示例）：

image = np.array([[1, 1, 2, 2], [3, 3, 3, 3], [4, 5, 4, 5], [6, 6, 6, 6]])
ax = sns.heatmap(image, cmap="rocket_r", linewidths=0.0)
ax.collections[0].set_alpha(0.5)
plt.show()

这是热度图的结果:

这张热度图

您可以看到每列之间有细线，但第一行和第二行之间没有任何线。

- Maximilian Speicher

你能否创建一个带有完整代码的小数据集？ - Scott Boston

@ScottBoston 我刚刚添加了一个可工作的代表性代码示例，您可以看到有些行被创建而其他行则没有。 - Maximilian Speicher

2个回答

0

我刚遇到了这个问题。我需要将图形上传到Overleaf，所以我不喜欢dpi解决方案。根据OP的解决方案，我想到了以下方法：

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns

image = np.array([[1, 1, 2, 2], [3, 3, 3, 3], [4, 5, 4, 5], [6, 6, 6, 6]])
ax = sns.heatmap(image, cmap="rocket_r", linewidths=0.1)
colors = ax.collections[0].get_facecolors()
ax.collections[0].set_edgecolors(colors)
plt.imshow()

这个想法是在每个单元格周围创建一个细边缘，其颜色与单元格的面颜色相同。这样可以去除线条，而不改变原始单元格的颜色。

- Duc Hoang

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- ImportanceOfBeingErnest · Accepted Answer

这些线是半透明补丁的重叠，无法完美对齐像素网格。

Alpha混合

一种选择是不使用透明度，而是使用Alpha混合创建不透明颜色。

import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
import numpy as np
import seaborn as sns

def get_alpha_blend_cmap(cmap, alpha):
    cls = plt.get_cmap(cmap)(np.linspace(0,1,256))
    cls = (1-alpha) + alpha*cls
    return ListedColormap(cls)

image = np.array([[1, 1, 2, 2], [3, 3, 3, 3], [4, 5, 4, 5], [6, 6, 6, 6]])
ax = sns.heatmap(image, cmap=get_alpha_blend_cmap("rocket_r", 0.5), linewidths=0.0)

plt.show()

显而易见的好处是，色条与热力图具有相同的颜色。

增加dpi

如果上述方法不可行，您可以在保存时增加dpi。

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns

image = np.array([[1, 1, 2, 2], [3, 3, 3, 3], [4, 5, 4, 5], [6, 6, 6, 6]])
ax = sns.heatmap(image, cmap="rocket_r", linewidths=0.0, edgecolor="none", alpha=0.5)
plt.savefig("test.png", dpi=1000)

当然，这不会对屏幕上显示的图像产生任何影响。

imshow

最后，考虑不使用seaborn，而是使用matplotlib的imshow绘制。

import matplotlib.pyplot as plt
import seaborn as sns
plt.style.use("seaborn-dark")
plt.rcParams["axes.facecolor"] = "white"
import numpy as np

image = np.array([[1, 1, 2, 2], [3, 3, 3, 3], [4, 5, 4, 5], [6, 6, 6, 6]])
im = plt.imshow(image, cmap="rocket_r", alpha=0.5)
plt.colorbar(im)
plt.gca().set(xticks=(range(image.shape[1])),yticks=(range(image.shape[0])))
plt.show()
