如何使用ggplot2在一组美国县周围创建边框？

Question

如何使用ggplot2在一组美国县周围创建边框？

3

我相对使用R较新，尝试使用数据为美国各州创建地图以勾勒和着色特定区域。我尝试展示一个州及其县的黑色轮廓。在此基础上，我想创建厚重的红色边框以围绕一些县，并根据我拥有的一些数据填充某些县的颜色。

基本上，我想要将这两个图像结合起来:

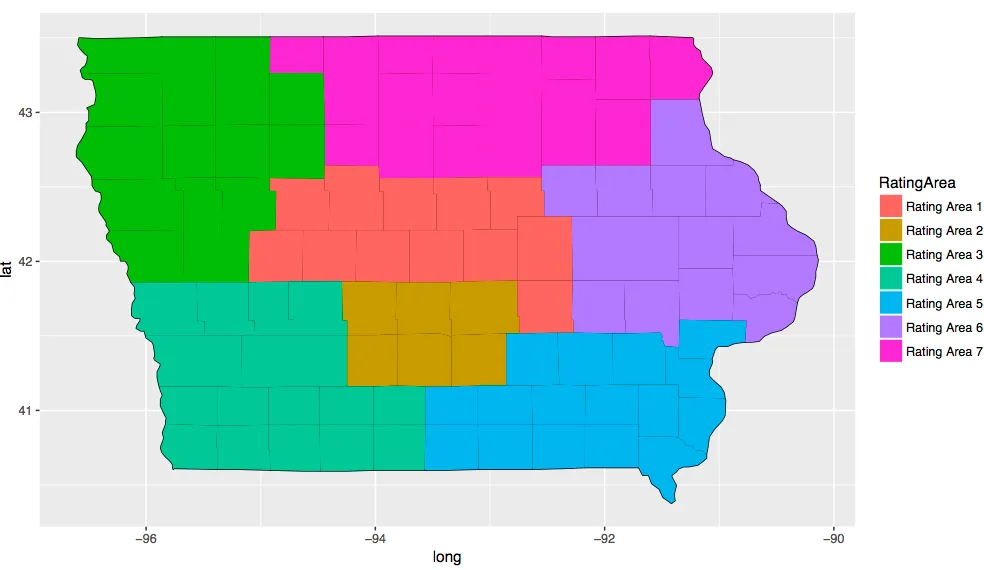

I would like to changed this map to outlines of the coloured areas, so -for example - there would be a red border around everything blue.

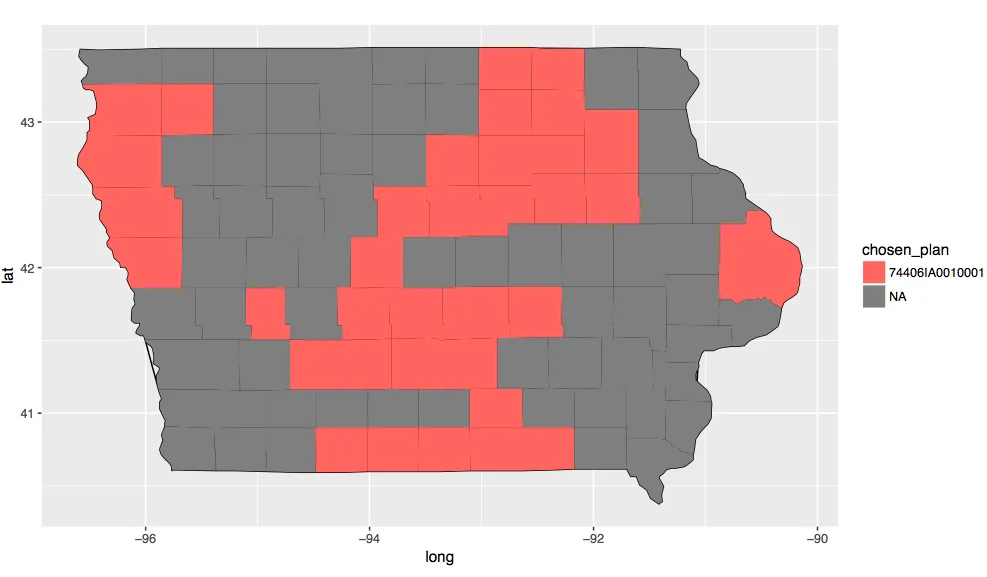

Then I would like to fill the map above like this

这是我迄今为止尝试完成此任务所编写的代码:

# Maping IA, plan 74406IA0010001

# Importing data
library(ggplot2)
library(ggmap)
library(maps)
library(mapdata)
library(stringr)
library(plyr)
library(dplyr)

setwd("/Users/erinmay/Desktop/WL_RA/marketplace2/data")

county <- map_data("county")
plan <- read.csv("IA_2017.csv")

# Using subset

iowa <- subset(county, region=="iowa") #county point files for iowa

# Merging in map data

countyplan <- merge(x=iowa, y=plan, by=c("region","subregion"), all.x=TRUE)

countyplan <- countyplan[order(countyplan$chosen_plan),]

# Creating map

final <- ggplot(data=countyplan) +
           geom_path(aes(x=long,y=lat,group=RatingArea),colour='black') +
           geom_polygon(aes(x=long,y=lat,group=group,fill=chosen_plan)) +
           coord_map() + coord_fixed(1.3)

ggsave(final,height=6,width=10,unit='in',file='iowa.pdf')

感谢您的帮助！以下是数据： https://www.dropbox.com/s/x8x2l50dvmg0lsb/QHP_IA_2017.csv?dl=0

- Erin

我们能否有一些样本数据？这将有助于测试解决方案。请参见mcve和R中可重现的示例。 - Z.Lin

示例数据的链接已经失效了，有没有人有这个数据或者至少有样本呢？ - Trenton Hoffman

1个回答

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- Z.Lin · Accepted Answer

根据OP的澄清，编辑了答案，仅对每个评分区域的外部边框进行着色：

就我所理解的而言，在ggplot中，所有多边形都是平等创建的。因此，如果它必须着色多边形的轮廓，则会对所有边进行着色，而不管两个相邻的多边形是否属于同一评级区域。

您需要在将多边形转换为数据框之前将其溶解在同一个规划区域中。（注意：您可以将现有的数据框转换回多边形，但从原始数据源获取多边形数据可能更容易。）

library(maps); library(dplyr); library(tidyr); library(maptools); library(rgeos)

# get map data
county_map <- map("county", fill = T, plot = FALSE)

# create mapping table between county names & rating areas
county_map_match <- data.frame(name = county_map$names) %>%
  separate(name, c("region", "subregion"), sep = ",", remove = FALSE) %>%
  left_join(plan %>% select(region, subregion, RatingArea))
rownames(county_map_match) <- county_map_match$name

# convert map to SpatialPolygon, then join with mapping table for SpatialPolygonDataFrame
county_map <- map2SpatialPolygons(county_map, IDs = county_map$names)
county_map <- SpatialPolygonsDataFrame(county_map, county_map_match)

# remove invalidities in the county map
gIsValid(county_map) #returns FALSE: there are invalid self-intersecting geometries in the polygons, which will cause problems
county_map <- gBuffer(county_map, byid = TRUE, width = 0)
gIsValid(county_map) #returns TRUE

# dissolve county map by rating area & fortify to data frame
area_map <- unionSpatialPolygons(county_map, IDs = county_map$RatingArea)
area_map <- fortify(area_map)
area_map$group <- gsub(".1", "", x= area_map$group, fixed = T)

一旦您获得了评级区域的数据框版本，您可以将其纳入ggplot中：

ggplot(countyplan,
       aes(x=long,y=lat, group = group, fill = chosen_plan)) +
  geom_polygon(size = 0.5, colour = "black") +
  geom_polygon(data = area_map,
            aes(x=long, y=lat, group = group, colour = group),
            fill = NA, size = 2) +
  scale_fill_manual(name = "Chosen Plan", values = c("darksalmon"), na.value = "grey") +
  scale_color_discrete(name = "Rating Area") +
  coord_map() + coord_fixed(1.3)

你可以从RColorBrewer包中获取更好的颜色调色板，并在scale_XX_brewer()调用中使用它们，如果你喜欢的话。单个颜色的名称可以在这里找到：http://sape.inf.usi.ch/quick-reference/ggplot2/colour。
