在Graphviz中，自环边太短且难看。

Question

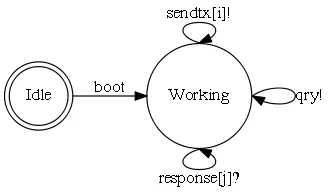

我使用graphviz画了一张图片，请查看FSM。 我认为它很丑，因为自环边太短了。 边的属性“minlen”对我没有用。 我尝试了几个节点端口，但除了我的当前实现之外，它都显示成一团糟。你有什么聪明的主意吗？ 代码在这里：

digraph finite_state_machine {
rankdir=LR;
size="8,2"
fontname="Verdana"
node [shape = doublecircle]; Idle;
node [shape = circle,nodesep = "2.0"];
Working:s -> Working:s [ label = "response[j]?" ,minlen = 50000];
Idle -> Working [ label = "boot" ];
Working:n -> Working:n [ label = "sendtx[i]!",minlen = 50000 ];
Working:e -> Working:e [ label = "qry!" ,minlen = 50000];

}

- L.Doe

---

此外，字体属性对我不起作用。我在Windows中使用Graphviz。我已尝试修改/etc/fonts/fonts.conf如下：<dir>C:/Windows/Fonts</dir>。 - L.Doe

Answer 1

在编程中，添加nodesep=1;会使循环结构更大，但不一定更美观。因此，可以使用此方法来改善：

digraph finite_state_machine {
  rankdir=LR;
  size="8,2"
  fontname="Verdana"
  node [shape = doublecircle]; Idle;
  node [shape = circle,nodesep = "2.0"];
  Working:s -> Working:s [ label = "response[j]?" ,minlen = 50000];
  Idle -> Working [ label = "boot" ];
  Working:n -> Working:n [ label = "sendtx[i]!" ];
  Working:e -> Working:e [ label = "qry!"];
  nodesep=1;
}

会产生类似以下的内容：

Dot 输出

- Can Bican
