Verilog reg 赋值？

Question

Verilog reg 赋值？

4

我完全不懂Verilog编程，也不知道在哪里初始化reg变量。

让我们来看一下以下代码片段：

module test (
       output LED0
       );
reg led = 1'b1;
assign LED0 = led;
endmodule

或者

module test (
       output LED0
       );

reg led;
initial begin
    reg led <= 1'b1;
end

assign LED0 = led;
endmodule

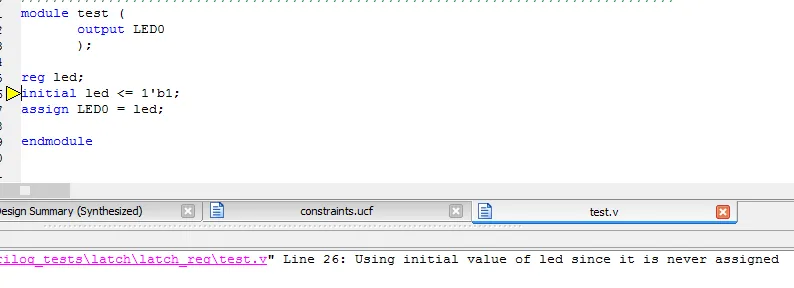

请帮我翻译：在这一行中因为没有被赋值，所以使用led的初始值：reg led = 1'b1;

是否只有在always@块中才能分配reg类型？

另一个例子：

module fourBitCounter
       (input clk,
        output [3:0]counter
        );

wire clk;
initial begin
reg[3:0] counter = 4'b1;
end

always@ (posedge clk) begin

         if(counter > 15)
              counter <= 0;
         else
              counter <= counter + 1;
         end endmodule

这里的reg初始值为0，但我之前已将其设置为1...出了什么问题？谢谢！

- M. Alex

2个回答

0

从你的第一个代码示例：

reg led;             // <-- This declares one register called "led"
initial begin
    reg led <= 1'b1; // <-- This declares a *separate* register called "led"
end                  //     which is only valid in the initial block

你的第二个示例中也存在同样的问题；你在initial块中声明了一个单独的寄存器。如果你只是想赋值，不要使用reg或wire关键字。

- user149341

是的，我确实犯了一个错误。但是即使在变量名前面没有reg或wire，它也不能正常工作。那么我的第一个例子呢？ - M. Alex

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- Greg · Accepted Answer

“reg”类型只能在always @块中进行赋值吗？

不是的，“reg”类型可以在“always”块和“initial”块中进行赋值（加上“task”和“function”，但在此问题范围内将跳过它们）。

对于您的“fourBitCounter”，在“initial”块中声明的“reg[3:0] counter”创建了一个本地变量，也称为“counter”，该变量仅在创建它的块的范围内可访问。您需要删除初始块中的“reg[3:0]”，以便分配应用于预期的“counter”。但是它仍然无法正常工作，因为您将“counter”声明为推断出的线路类型，而“always” / “initial”块无法分配线路。

“counter”被声明为4位推断电线的输出（“output [3:0] counter”与“output wire [3:0] counter”同义）。由于“counter”在“always”块和“initial”块中分配，因此它需要是“reg”类型。因此，它应声明为“output reg [3:0] counter”。

此外，您将“clk”声明为输入和本地电线，它不能同时存在。端口可以在本地访问，没有理由将其重新声明为本地网。

FYI：对于4位值，15 + 1等于0，因为没有存储MSB的东西。

module fourBitCounter (
    input clk,
    output <i><b>reg</b></i> [3:0] counter // 'output reg', not 'output'
  );

//wire clk; // do not do this, clk is an input
initial begin
  counter = 4'b1; // no 'reg' here
end

always @(posedge clk) begin
  if(counter > 15) // this will never evaluate as true with counter declared as 4-bit
    counter <= 0;
  else
    counter <= counter + 1;
end
endmodule

在Verilog中，只能将assign语句应用于网络类型（例如wire）。以下是合法的代码：

module test ( output LED0 ); // LED0 is an inferred wire
assign LED0 = 1'b1;
endmodule

这是非法的：

module test ( output reg LED0 ); // Explicit reg
assign LED0 = 1'b1; // illegal, assign on a reg
endmodule
