Matplotlib：如何在文本中“途中”更改字体大小

Question

Matplotlib：如何在文本中“途中”更改字体大小

3

我知道这个问题，它讨论了如何在matplotlib中“全局”更改字体大小。我的使用情况略有不同：我希望输出结果类似于：

数组1 ^{_{（元素数量：100）}}

数组2 ^{_{（元素数量：250）}}

所以一个最小工作示例(MWE)如下：

import numpy as np
from matplotlib import pyplot as plt

a = np.random.rand(100)
b = np.random.rand(250)
plt.hist(a, bins=100, label='Array 1 (number of elements: {})'.format(a.shape[0]))
plt.hist(b, bins=100, label='Array 2 (number of elements: {})'.format(b.shape[0]))
plt.legend()
plt.show()
plt.close()

如何在 matplotlib 中仅“局部”更改字体大小？

编辑：如果输出看起来令人困惑，那是因为小字体部分不应该大写或小写，而应该变小。

- Hermi

2

使用LaTeX语法和上标，text $^\mathrm{small text}$。 - Andras Deak -- Слава Україні

@AndrasDeak 这对我不起作用，因为我使用字符串格式化，而且我收到了错误消息“字段名称中有意外的 '{'”。 - Hermi

2

通常情况下，您必须转义大括号。rf'text $^\mathrm{{{a.shape[0]}}}$'。一对大括号是一个字面上的大括号，第三个用于格式。 - Andras Deak -- Слава Україні

1个回答

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- Andras Deak -- Слава Україні · Accepted Answer

我怀疑你不能直接使用matplotlib来在标签中间更改字体大小，但是你可以使用LaTeX语法来添加上标，就像这样：

。

import numpy as np
from matplotlib import pyplot as plt

a = np.random.rand(100)
b = np.random.rand(250)
plt.hist(a, bins=100, label=r'Array 1 $^\mathrm{{(number of elements:\ {})}}$'.format(a.shape[0]))
plt.hist(b, bins=100, label=r'Array 1 $^\mathrm{{(number of elements:\ {})}}$'.format(b.shape[0]))
plt.legend()
plt.show()

请注意，在格式化字符串中需要使用双花括号来获取一个文字花括号，以及在数学模式下需要添加的'\ '。（如果您使用LaTeX渲染，则字体可能会因此而有所不同：\mathrm{}会给您一个衬线字体。您可以尝试使用\mathsf{}来代替无衬线字体，或者将整个标签文本放入数学模式中，并使用\mathrm{}来获得一致的外观。这似乎并不重要默认渲染引擎。）

如果您不想偏移小文本的基线，可以使用LaTeX大小规范符，例如\scriptsize、\footnotesize、\tiny等（在数学模式下，您需要使用\scriptstyle和\scriptscriptstyle，根据tex.SE上的这个答案）。您需要启用LaTeX渲染才能使其生效，这将影响您随后的所有图像：

# enable TeX rendering for all subsequent figures
plt.rc('text', usetex=True)

plt.hist(a, bins=100, label=r'Array 1 \footnotesize (number of elements: {})'.format(a.shape[0]))
plt.hist(b, bins=100, label=r'Array 2 \scriptsize (number of elements: {})'.format(b.shape[0]))
plt.legend()
plt.show()

以上两个选项中，\scriptsize 可能是您要寻找的。

一些与您问题无关的附注：

对于一维数组，请使用 a.size 而不是 a.shape[0]。
考虑使用 f-strings（在 Python 3.6 中添加），它们通常可以使代码更易读：rf"数组 2 \scriptsize（元素个数：{b.size}）"。

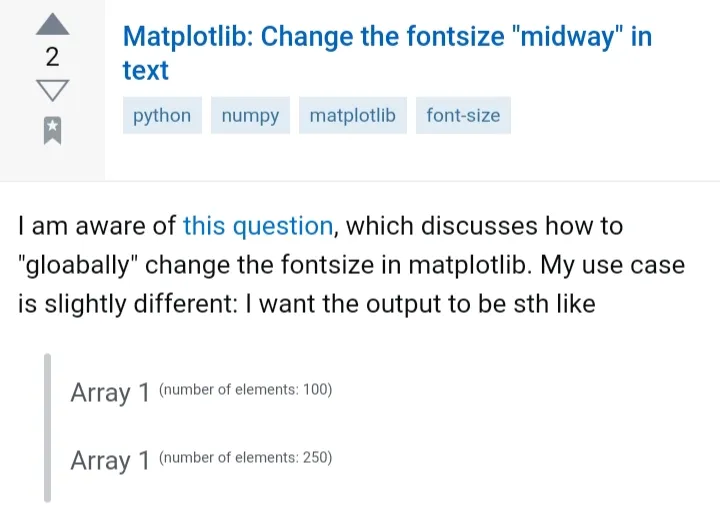

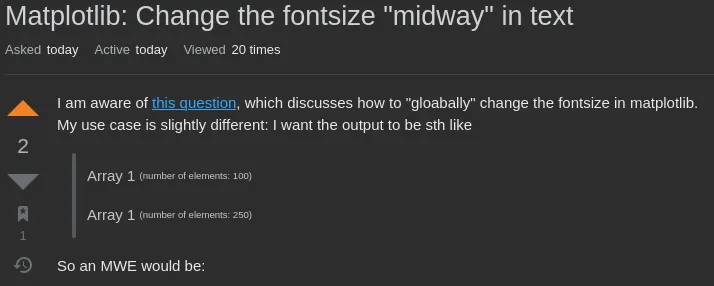

有趣的是，根据您提出问题的方式，预期结果看起来可能会有所不同：this is from desktop和this is mobile。后者似乎需要上标。
