OpenCV有类似MATLAB的colorbar吗？

Question

我正在使用OpenCV 3.0库编写C++应用程序。我正在尝试使用colormap功能，但我想在图像窗口中添加一个颜色条（如下面来自MATLAB的示例）。即使它在侧面/外部，这样用户也能了解范围。有什么建议吗？谢谢！

- dgreene

---

请返回翻译后的文本：这可能会有所帮助 http://stackoverflow.com/questions/26966580/opencv-plotting-a-colormap-from-a-matrix - GPPK

谢谢，那其实是我开始的地方。不幸的是，他们没有提到如何生成色条，只是如何制作图表。我正在尝试在上面示例图右侧添加实际的“色条”，显示颜色和值之间的关系。 - dgreene

Answer 1

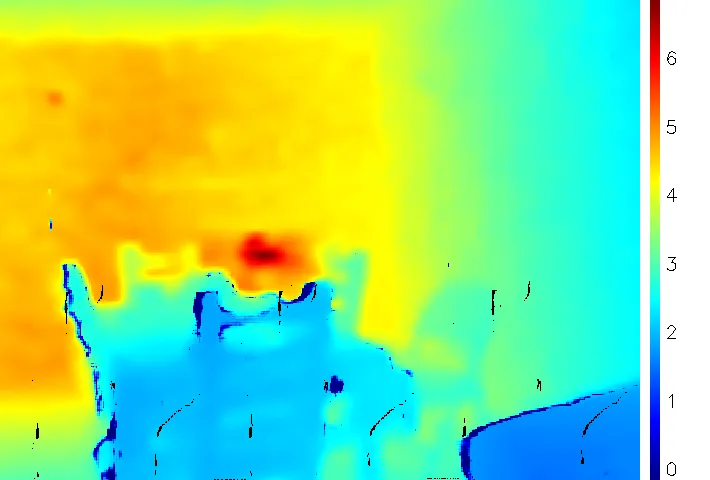

看这里的输出

cv::Mat out;
color_map(input_image, out, cv::COLORMAP_JET);

//绘制颜色地图的函数

void color_map(cv::Mat& input /*CV_32FC1*/, cv::Mat& dest, int color_map){

  int num_bar_w=30;
  int color_bar_w=10;
  int vline=10;

  cv::Mat win_mat(cv::Size(input.cols+num_bar_w+num_bar_w+vline, input.rows), CV_8UC3, cv::Scalar(255,255,255));

  //Input image to
  double Min, Max;
  cv::minMaxLoc(input, &Min, &Max);
  int max_int=ceil(Max);

  std::cout<<" Min "<< Min<<" Max "<< Max<<std::endl;

  input.convertTo(input,CV_8UC3,255.0/(Max-Min),-255.0*Min/(Max-Min));
  input.convertTo(input, CV_8UC3);

  cv::Mat M;
  cv::applyColorMap(input, M, color_map);

  M.copyTo(win_mat(cv::Rect(  0, 0, input.cols, input.rows)));

  //Scale
  cv::Mat num_window(cv::Size(num_bar_w, input.rows), CV_8UC3, cv::Scalar(255,255,255));
  for(int i=0; i<=max_int; i++){
      int j=i*input.rows/max_int;
      cv::putText(num_window, std::to_string(i), cv::Point(5, num_window.rows-j-5),cv::FONT_HERSHEY_SIMPLEX, 0.6 , cv::Scalar(0,0,0), 1 , 2 , false);
  }

  //color bar
  cv::Mat color_bar(cv::Size(color_bar_w, input.rows), CV_8UC3, cv::Scalar(255,255,255));
  cv::Mat cb;
  for(int i=0; i<color_bar.rows; i++){
    for(int j=0; j<color_bar_w; j++){
      int v=255-255*i/color_bar.rows;
      color_bar.at<cv::Vec3b>(i,j)=cv::Vec3b(v,v,v);
    }
  }

  color_bar.convertTo(color_bar, CV_8UC3);
  cv::applyColorMap(color_bar, cb, color_map);
  num_window.copyTo(win_mat(cv::Rect(input.cols+vline+color_bar_w, 0, num_bar_w, input.rows)));
  cb.copyTo(win_mat(cv::Rect(input.cols+vline, 0, color_bar_w, input.rows)));
  dest=win_mat.clone();
}

- Gayan Brahmanage

Answer 2

如果您只想单独绘制右侧的条形图，那么这可能适合您：

/*Aim:- Generate a 20x255 colorbar starting at point (200,50)*/
int b=0,g=255,r=255;//start at yellow
int y=50;//start at y=50, then increment
while(g>0)//run till green color reaches 0
{
  b++;
  g--;
  r--;//gradually convert yellow to blue
  y++;
  Scalar color=Scalar(b,g,r);
  rectangle(img,Point(200,y),Point(220,y+1),color,1);
}

请告诉我这是否产生了预期结果

- Saransh Kejriwal
