如果您正在使用DMA,则将有两个中断:一个是当缓冲区的一半被传输时触发,另一个是当第二半部分(全部)被传输时触发。
如果一切正常,这两个中断都应该被触发。其原因在于,当发送大量数据时,您可以在TxHalfCpltCallback
中向缓冲区的第一半部分加载新数据,同时DMA正在传输缓冲区的第二半部分。而且,在TxCpltCallback
中,当第一半部分正在传输时,您可以再次将新数据加载到缓冲区的第二半部分。
优点在于,您不必等待整个传输完成,然后再将下一块数据复制到缓冲区中,而是可以在传输仍在进行时就开始加载它。
以下是一个例子:
在此示例中,使用DMA传输2000字节,通过传输一半完成和传输完成中断来实现最佳性能。
CPU在传输一半完成中断回调中向传输缓冲区的第一半部分加载新数据,而DMA在后台传输缓冲区的第二半部分。
然后,在传输完成中,CPU通过新数据将传输缓冲区的第二半部分加载,同时DMA在后台传输先前更新的第一半部分。
#include "stm32f4xx.h"
uint8_t dma_buffer[2000];
volatile uint8_t toggle = 0;
UART_HandleTypeDef huart2;
DMA_HandleTypeDef hdma_usart2_tx;
void uart_gpio_init()
{
GPIO_InitTypeDef GPIO_InitStruct;
__GPIOA_CLK_ENABLE();
GPIO_InitStruct.Pin = GPIO_PIN_2|GPIO_PIN_3;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF7_USART2;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}
void uart_dma_init()
{
__DMA1_CLK_ENABLE();
hdma_usart2_tx.Instance = DMA1_Stream6;
hdma_usart2_tx.Init.Channel = DMA_CHANNEL_4;
hdma_usart2_tx.Init.Direction = DMA_MEMORY_TO_PERIPH;
hdma_usart2_tx.Init.PeriphInc = DMA_PINC_DISABLE;
hdma_usart2_tx.Init.MemInc = DMA_MINC_ENABLE;
hdma_usart2_tx.Init.PeriphDataAlignment = DMA_MDATAALIGN_BYTE;
hdma_usart2_tx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
hdma_usart2_tx.Init.Mode = DMA_NORMAL;
hdma_usart2_tx.Init.Priority = DMA_PRIORITY_LOW;
hdma_usart2_tx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
HAL_DMA_Init(&hdma_usart2_tx);
__HAL_LINKDMA(&huart2,hdmatx,hdma_usart2_tx);

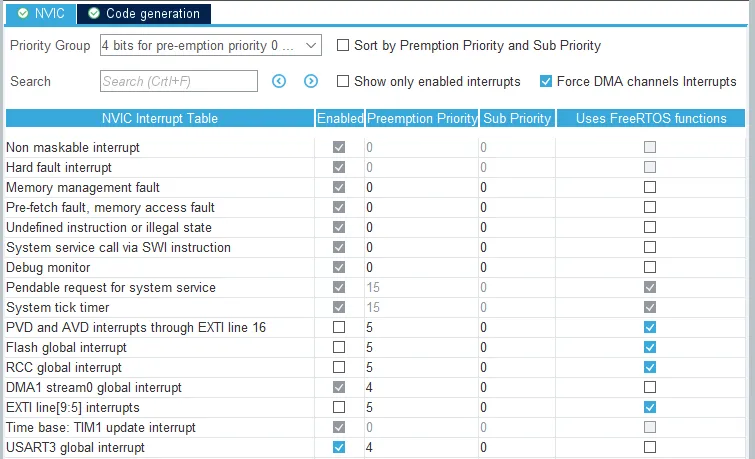

HAL_NVIC_SetPriority(DMA1_Stream6_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(DMA1_Stream6_IRQn);
}
void uart_init()
{
__USART2_CLK_ENABLE();
huart2.Instance = USART2;
huart2.Init.BaudRate = 115200;
huart2.Init.WordLength = UART_WORDLENGTH_8B;
huart2.Init.StopBits = UART_STOPBITS_1;
huart2.Init.Parity = UART_PARITY_NONE;
huart2.Init.Mode = UART_MODE_TX_RX;
huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
huart2.Init.OverSampling = UART_OVERSAMPLING_16;
HAL_UART_Init(&huart2);
HAL_NVIC_SetPriority(USART2_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(USART2_IRQn);
}
void DMA1_Stream6_IRQHandler(void)
{
HAL_DMA_IRQHandler(&hdma_usart2_tx);
}
void USART2_IRQHandler(void)
{
HAL_UART_IRQHandler(&huart2);
}
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
uint16_t i;
toggle = !toggle;
for(i = 1000; i < 1998; i++)
{
if(toggle)
dma_buffer[i] = '&';
else
dma_buffer[i] = 'z';
}
dma_buffer[1998] = '\r';
dma_buffer[1999] = '\n';
}
void HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart)
{
uint16_t i;
for(i = 0; i < 1000; i++)
{
if(toggle)
dma_buffer[i] = 'y';
else
dma_buffer[i] = '|';
}
}
int main(void)
{
HAL_Init();
uart_gpio_init();
uart_dma_init();
uart_init();
uint16_t i;
for(i = 0; i < 1998; i++)
{
dma_buffer[i] = 'x';
}
dma_buffer[1998] = '\r';
dma_buffer[1999] = '\n';
while(1)
{
HAL_UART_Transmit_DMA(&huart2, dma_buffer, 2000);
}
}
这个例子是为STM32F4 Discovery板(STM32F407VG)编写的。相应的DMA实例、UART-DMA通道、GPIO和替代功能设置应根据使用的STM32微控制器进行更改。
