如何在Matplotlib中为矩形设置颜色？

Question

如何在matplotlib中为矩形设置颜色？我尝试使用color参数，但没有成功。 我有以下代码：

fig=pylab.figure()
ax=fig.add_subplot(111)

pylab.xlim([-400, 400])
pylab.ylim([-400, 400])
patches = []
polygon = Rectangle((-400, -400), 10, 10, color='y')
patches.append(polygon)

p = PatchCollection(patches, cmap=matplotlib.cm.jet)
ax.add_collection(p)
ax.xaxis.set_major_locator(MultipleLocator(20))
ax.yaxis.set_major_locator(MultipleLocator(20))

pylab.show()

- rkj

Answer 1

我无法让你的代码运行起来，但希望下面这个可以帮到你：

import matplotlib
import matplotlib.pyplot as plt

fig = plt.figure()
ax = fig.add_subplot(111)
rect1 = matplotlib.patches.Rectangle((-200,-100), 400, 200, color='yellow')
rect2 = matplotlib.patches.Rectangle((0,150), 300, 20, color='red')
rect3 = matplotlib.patches.Rectangle((-300,-50), 40, 200, color='#0099FF')
circle1 = matplotlib.patches.Circle((-200,-250), radius=90, color='#EB70AA')
ax.add_patch(rect1)
ax.add_patch(rect2)
ax.add_patch(rect3)
ax.add_patch(circle1)
plt.xlim([-400, 400])
plt.ylim([-400, 400])
plt.show()

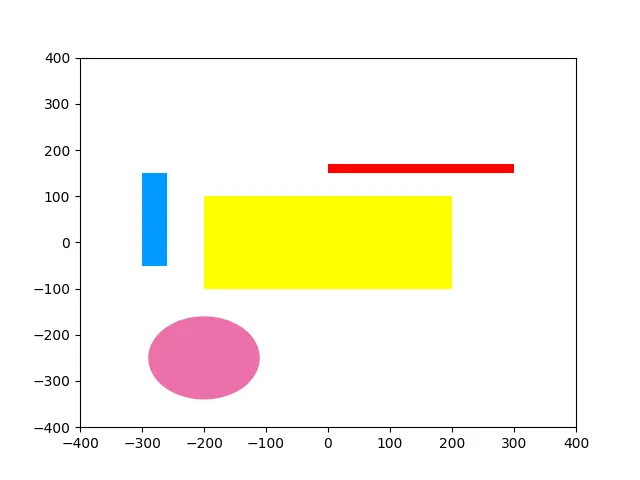

产生结果：

- fraxel

Answer 2

原来，你需要执行ax.add_artist(Rectangle)才能使颜色规范起作用；当使用patches.append(Rectangle)时，矩形以蓝色显示（至少在我的PC上如此），忽略任何颜色规范。顺便提一下，注意艺术家-Matplotlib 1.2.1文档：类matplotlib.patches.Rectangle指出：

• edgecolor-描边颜色
• facecolor-填充颜色

...然后还有color - 基本上同时设置描边和填充颜色。

这是修改后的OP代码，我已在Linux（Ubuntu 11.04），python 2.7，matplotlib 0.99.3上进行了测试：

import matplotlib.pyplot as plt
import matplotlib.collections as collections
import matplotlib.ticker as ticker

import matplotlib
print matplotlib.__version__ # 0.99.3

fig=plt.figure() #pylab.figure()
ax=fig.add_subplot(111)

ax.set_xlim([-400, -380]) #pylab.xlim([-400, 400])
ax.set_ylim([-400, -380]) #pylab.ylim([-400, 400])
patches = []
polygon = plt.Rectangle((-400, -400), 10, 10, color='yellow') #Rectangle((-400, -400), 10, 10, color='y')
patches.append(polygon)

pol2 = plt.Rectangle((-390, -390), 10, 10, facecolor='yellow', edgecolor='violet', linewidth=2.0)
ax.add_artist(pol2)


p = collections.PatchCollection(patches) #, cmap=matplotlib.cm.jet)
ax.add_collection(p)
ax.xaxis.set_major_locator(ticker.MultipleLocator(20)) # (MultipleLocator(20))
ax.yaxis.set_major_locator(ticker.MultipleLocator(20)) # (MultipleLocator(20))

plt.show() #pylab.show()

这是输出结果：

- sdaau

Answer 3

为了避免多次调用.add_patch()（这通常是使用PatchCollection的目的），您可以通过cmap=将ListedColormap传递给PatchCollection。

这看起来如下所示（修改自fraxel的答案）：

import matplotlib
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
from matplotlib.collections import PatchCollection
import numpy as np

fig = plt.figure()
ax = fig.add_subplot(111)
patches_list = []
color_list = []
patches_list.append(matplotlib.patches.Rectangle((-200,-100), 400, 200))
color_list.append('yellow')
patches_list.append(matplotlib.patches.Rectangle((0,150), 300, 20))
color_list.append('red')
patches_list.append(matplotlib.patches.Rectangle((-300,-50), 40, 200))
color_list.append('#0099FF')
patches_list.append(matplotlib.patches.Circle((-200,-250), radius=90))
color_list.append('#EB70AA')

our_cmap = ListedColormap(color_list)
patches_collection = PatchCollection(patches_list, cmap=our_cmap)
patches_collection.set_array(np.arange(len(patches_list)))
ax.add_collection(patches_collection)

plt.xlim([-400, 400])
plt.ylim([-400, 400])
plt.show()

结果： cmap_approach_result

- Didillysquat

Answer 4

我遇到了同样的问题。如果您在创建PatchCollection()时指定match_original=True，则将color=传递给Rectangle()只有这种情况下才有效。请参阅PatchCollection()以获取详细信息。

@Didillysquat的示例的简化版本如下：

import matplotlib.pyplot as plt
from matplotlib.collections import PatchCollection

fig = plt.figure()
ax = fig.add_subplot(111)
patches_list = []
color_list = []
patches_list.append(matplotlib.patches.Rectangle((-200,-100), 400, 200, color='yellow'))
patches_list.append(matplotlib.patches.Rectangle((0,150), 300, 20, color='red'))
patches_list.append(matplotlib.patches.Rectangle((-300,-50), 40, 200, color='#0099FF'))
patches_list.append(matplotlib.patches.Circle((-200,-250), radius=90, color='#EB70AA'))

# Make sure you use match_original=True
patches_collection = PatchCollection(patches_list, match_original=True)
ax.add_collection(patches_collection)

plt.xlim([-400, 400])
plt.ylim([-400, 400])
plt.show()

- Tom Johnson
