如何在Swing标签中“填充”Unicode字符？
我正在尝试为我最近编写的象棋程序设计用户界面 （使用类似上图所示的象棋子）。我使用Unicode字符表示我的棋子（从\u2654到\u265F）。
问题如下：
当我将棋子JLabel的背景设置为白色时，整个标签都被填充了（在我的情况下，是一个50*50像素的白色正方形，上面有字符）。这导致我的棋子看起来像瓷砖而不是图片。
当我将标签设置为不透明时，我只会得到一个cookie cutter版本的棋子，而不是内部填充的版本。例如，实际结果如下：
是否有一种方法只填充字符？
如果没有，我想我会制作一个雪碧图，但我喜欢这样做，因为我可以使用棋子的toString()方法作为标签。
代码
import java.awt.*;
import javax.swing.*;
import java.util.Random;

class ChessBoard {

    static Font font = new Font("Sans-Serif", Font.PLAIN, 50);
    static Random rnd = new Random();

    public static void addUnicodeCharToContainer(
        String s, Container c, boolean randomColor) {

        JLabel l = new JLabel(s);
        l.setFont(font);
        if (randomColor) {
            int r = rnd.nextInt(255);
            int g = rnd.nextInt(255);
            int b = rnd.nextInt(255);

            l.setForeground(new Color(r,g,b));
            l.setBackground(new Color(255-r,255-g,255-b));
            l.setOpaque(true);
        }
        c.add(l);
    }

    public static void main(String[] args) {
        Runnable r = new Runnable() {

            @Override
            public void run() {
                JPanel gui = new JPanel(new GridLayout(0,6,4,4));

                String[] pieces = {
                    "\u2654","\u2655","\u2656","\u2657","\u2658","\u2659",
                    "\u265A","\u265B","\u265C","\u265D","\u265E","\u265F"
                };

                for (String piece : pieces) {
                    addUnicodeCharToContainer(piece,gui,false);
                }
                for (String piece : pieces) {
                    addUnicodeCharToContainer(piece,gui,true);
                }

                JOptionPane.showMessageDialog(null, gui);
            }
        };
        SwingUtilities.invokeLater(r);
    }
}
1
为了更快地获得帮助，请发布一个SSCCE，它是一个简短的、可运行的、可编译的示例。 - mKorbel
我有些困惑。你的棋子图片是否支持并实现了透明度？如果是的话，为什么不直接使用像GIMP这样的图像编辑器来填充角色呢？ - Skylion
@mKorbel 我被这个问题吸引住了，不得不尝试一下。请查看问题中的新图像和SSCCE，希望能使问题更清晰明了。 - Andrew Thompson
请参阅 UGlys - Unicode Glyphs 代码库 - 这个问题的灵感来源（如下所示的屏幕截图）。 :) - Andrew Thompson
3个回答
18

棋子

这两行是通过Java-2D的巫术生成的。技巧在于：

  • 忽略“黑色”棋子，因为我们的颜色实际上来自“形状所包含的空间”。白色棋子中的空间更大。
  • 创建代表字符形状的GlyphVector。这对于后续Java-2D操作非常重要。
  • 创建与图像大小相同的Rectangle。
  • subtract()从图像的形状中减去字符的形状。
  • 将改变后的形状分成区域。
  • 用背景颜色填充区域，但跳过从0.0,0.0开始的单个区域（表示我们需要透明的最外层区域）。
  • 最后，使用轮廓颜色填充字符本身的形状。

代码

import java.awt.*;
import java.awt.font.*;
import java.awt.geom.*;
import java.awt.image.BufferedImage;
import javax.swing.*;
import java.util.*;

class ChessBoard {

    static Font font = new Font(Font.SANS_SERIF, Font.PLAIN, 50);
    static Random rnd = new Random();

    public static ArrayList<Shape> separateShapeIntoRegions(Shape shape) {
        ArrayList<Shape> regions = new ArrayList<Shape>();

        PathIterator pi = shape.getPathIterator(null);
        int ii = 0;
        GeneralPath gp = new GeneralPath();
        while (!pi.isDone()) {
            double[] coords = new double[6];
            int pathSegmentType = pi.currentSegment(coords);
            int windingRule = pi.getWindingRule();
            gp.setWindingRule(windingRule);
            if (pathSegmentType == PathIterator.SEG_MOVETO) {
                gp = new GeneralPath();
                gp.setWindingRule(windingRule);
                gp.moveTo(coords[0], coords[1]);
                System.out.println(ii++ + " \t" + coords[0] + "," + coords[1]);
            } else if (pathSegmentType == PathIterator.SEG_LINETO) {
                gp.lineTo(coords[0], coords[1]);
            } else if (pathSegmentType == PathIterator.SEG_QUADTO) {
                gp.quadTo(coords[0], coords[1], coords[2], coords[3]);
            } else if (pathSegmentType == PathIterator.SEG_CUBICTO) {
                gp.curveTo(
                        coords[0], coords[1],
                        coords[2], coords[3],
                        coords[4], coords[5]);
            } else if (pathSegmentType == PathIterator.SEG_CLOSE) {
                gp.closePath();
                regions.add(new Area(gp));
            } else {
                System.err.println("Unexpected value! " + pathSegmentType);
            }

            pi.next();
        }

        return regions;
    }

    public static void addColoredUnicodeCharToContainer(
            String s, Container c,
            Color bgColor, Color outlineColor, boolean blackSquare) {

        int sz = font.getSize();
        BufferedImage bi = new BufferedImage(
                sz, sz, BufferedImage.TYPE_INT_ARGB);
        Graphics2D g = bi.createGraphics();
        g.setRenderingHint(
                RenderingHints.KEY_ANTIALIASING,
                RenderingHints.VALUE_ANTIALIAS_ON);
        g.setRenderingHint(
                RenderingHints.KEY_DITHERING,
                RenderingHints.VALUE_DITHER_ENABLE);
        g.setRenderingHint(
                RenderingHints.KEY_ALPHA_INTERPOLATION,
                RenderingHints.VALUE_ALPHA_INTERPOLATION_QUALITY);

        FontRenderContext frc = g.getFontRenderContext();
        GlyphVector gv = font.createGlyphVector(frc, s);
        Rectangle2D box1 = gv.getVisualBounds();

        Shape shape1 = gv.getOutline();
        Rectangle r = shape1.getBounds();
        System.out.println("shape rect: " + r);
        int spaceX = sz - r.width;
        int spaceY = sz - r.height;
        AffineTransform trans = AffineTransform.getTranslateInstance(
                -r.x + (spaceX / 2), -r.y + (spaceY / 2));
        System.out.println("Box2D " + trans);

        Shape shapeCentered = trans.createTransformedShape(shape1);

        Shape imageShape = new Rectangle2D.Double(0, 0, sz, sz);
        Area imageShapeArea = new Area(imageShape);
        Area shapeArea = new Area(shapeCentered);
        imageShapeArea.subtract(shapeArea);
        ArrayList<Shape> regions = separateShapeIntoRegions(imageShapeArea);
        g.setStroke(new BasicStroke(1));
        for (Shape region : regions) {
            Rectangle r1 = region.getBounds();
            if (r1.getX() < 0.001 && r1.getY() < 0.001) {
            } else {
                g.setColor(bgColor);
                g.fill(region);
            }
        }
        g.setColor(outlineColor);
        g.fill(shapeArea);
        g.dispose();

        JLabel l = new JLabel(new ImageIcon(bi), JLabel.CENTER);
        Color bg = (blackSquare ? Color.BLACK : Color.WHITE);
        l.setBackground(bg);
        l.setOpaque(true);
        c.add(l);
    }

    public static void main(String[] args) {
        Runnable r = new Runnable() {

            @Override
            public void run() {
                JPanel gui = new JPanel(new GridLayout(0, 6, 4, 4));

                String[] pieces = {
                    "\u2654", "\u2655", "\u2656", "\u2657", "\u2658", "\u2659"
                };

                boolean blackSquare = false;
                for (String piece : pieces) {
                    addColoredUnicodeCharToContainer(
                            piece, gui,
                            new Color(203,203,197),
                            Color.DARK_GRAY,
                            blackSquare);
                            blackSquare = !blackSquare;
                }
                            blackSquare = !blackSquare;
                for (String piece : pieces) {
                    addColoredUnicodeCharToContainer(
                            piece, gui,
                            new Color(192,142,60),
                            Color.DARK_GRAY,
                            blackSquare);
                            blackSquare = !blackSquare;
                }

                JOptionPane.showMessageDialog(null, gui);
            }
        };
        SwingUtilities.invokeLater(r);
    }
}

棋盘

这是一个棋盘的样子（22.81 Kb）。

未装饰的棋盘

精灵集

从Unicode字符渲染出的棋子精灵集（64x64像素）- 作为具有透明背景的PNG。每个棋子有6列，分别对应两个对手（总大小为384x128像素）。

填充实色（青铜/锡）的棋子（11.64Kb）。

棋子图块集

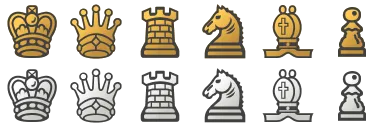

填充渐变色（金/银）的棋子（13.61Kb）。

带有渐变填充颜色的棋子图块集

填充渐变色（较暗的青色/品红色）的棋子（13.44Kb）。

带有渐变填充颜色的棋子图块集

棋盘和精灵集的代码

import java.awt.*;
import java.awt.font.*;
import java.awt.geom.*;
import java.awt.image.BufferedImage;
import javax.swing.*;
import javax.swing.border.*;

import java.io.*;
import javax.imageio.ImageIO;
import java.util.*;
import java.util.logging.*;

class ChessBoard {

    /**
     * Unicodes for chess pieces.
     */
    static final String[] pieces = {
        "\u2654", "\u2655", "\u2656", "\u2657", "\u2658", "\u2659"
    };
    static final int KING = 0, QUEEN = 1, CASTLE = 2,
            BISHOP = 3, KNIGHT = 4, PAWN = 5;
    public static final int[] order = new int[]{
        CASTLE, KNIGHT, BISHOP, QUEEN, KING, BISHOP, KNIGHT, CASTLE
    };

    /*
     * Colors..
     */
    public static final Color outlineColor = Color.DARK_GRAY;
    public static final Color[] pieceColors = {
        new Color(203, 203, 197), new Color(192, 142, 60)
    };
    static final int WHITE = 0, BLACK = 1;

    /*
     * Font. The images use the font sizeXsize.
     */
    static Font font = new Font("Sans-Serif", Font.PLAIN, 64);

    public static ArrayList<Shape> separateShapeIntoRegions(Shape shape) {
        ArrayList<Shape> regions = new ArrayList<Shape>();

        PathIterator pi = shape.getPathIterator(null);
        int ii = 0;
        GeneralPath gp = new GeneralPath();
        while (!pi.isDone()) {
            double[] coords = new double[6];
            int pathSegmentType = pi.currentSegment(coords);
            int windingRule = pi.getWindingRule();
            gp.setWindingRule(windingRule);
            if (pathSegmentType == PathIterator.SEG_MOVETO) {
                gp = new GeneralPath();
                gp.setWindingRule(windingRule);
                gp.moveTo(coords[0], coords[1]);
            } else if (pathSegmentType == PathIterator.SEG_LINETO) {
                gp.lineTo(coords[0], coords[1]);
            } else if (pathSegmentType == PathIterator.SEG_QUADTO) {
                gp.quadTo(coords[0], coords[1], coords[2], coords[3]);
            } else if (pathSegmentType == PathIterator.SEG_CUBICTO) {
                gp.curveTo(
                        coords[0], coords[1],
                        coords[2], coords[3],
                        coords[4], coords[5]);
            } else if (pathSegmentType == PathIterator.SEG_CLOSE) {
                gp.closePath();
                regions.add(new Area(gp));
            } else {
                System.err.println("Unexpected value! " + pathSegmentType);
            }

            pi.next();
        }

        return regions;
    }

    public static BufferedImage getImageForChessPiece(
            int piece, int side, boolean gradient) {
        int sz = font.getSize();
        BufferedImage bi = new BufferedImage(
                sz, sz, BufferedImage.TYPE_INT_ARGB);
        Graphics2D g = bi.createGraphics();
        g.setRenderingHint(
                RenderingHints.KEY_ANTIALIASING,
                RenderingHints.VALUE_ANTIALIAS_ON);
        g.setRenderingHint(
                RenderingHints.KEY_DITHERING,
                RenderingHints.VALUE_DITHER_ENABLE);
        g.setRenderingHint(
                RenderingHints.KEY_ALPHA_INTERPOLATION,
                RenderingHints.VALUE_ALPHA_INTERPOLATION_QUALITY);

        FontRenderContext frc = g.getFontRenderContext();
        GlyphVector gv = font.createGlyphVector(frc, pieces[piece]);
        Rectangle2D box1 = gv.getVisualBounds();

        Shape shape1 = gv.getOutline();
        Rectangle r = shape1.getBounds();
        int spaceX = sz - r.width;
        int spaceY = sz - r.height;
        AffineTransform trans = AffineTransform.getTranslateInstance(
                -r.x + (spaceX / 2), -r.y + (spaceY / 2));

        Shape shapeCentered = trans.createTransformedShape(shape1);

        Shape imageShape = new Rectangle2D.Double(0, 0, sz, sz);
        Area imageShapeArea = new Area(imageShape);
        Area shapeArea = new Area(shapeCentered);
        imageShapeArea.subtract(shapeArea);
        ArrayList<Shape> regions = separateShapeIntoRegions(imageShapeArea);
        g.setStroke(new BasicStroke(1));
        g.setColor(pieceColors[side]);
        Color baseColor = pieceColors[side];
        if (gradient) {
            Color c1 = baseColor.brighter();
            Color c2 = baseColor;
            GradientPaint gp = new GradientPaint(
                    sz/2-(r.width/4), sz/2-(r.height/4), c1,
                    sz/2+(r.width/4), sz/2+(r.height/4), c2,
                    false);
            g.setPaint(gp);
        } else {
            g.setColor(baseColor);
        }

        for (Shape region : regions) {
            Rectangle r1 = region.getBounds();
            if (r1.getX() < 0.001 && r1.getY() < 0.001) {
            } else {
                g.fill(region);
            }
        }
        g.setColor(outlineColor);
        g.fill(shapeArea);
        g.dispose();

        return bi;
    }

    public static void addColoredUnicodeCharToContainer(
            Container c,
            int piece,
            int side,
            Color bg,
            boolean gradient) {

        JLabel l = new JLabel(
                new ImageIcon(getImageForChessPiece(piece, side, gradient)),
                JLabel.CENTER);
        l.setBackground(bg);
        l.setOpaque(true);
        c.add(l);
    }

    public static void addPiecesToContainer(
            Container c,
            int intialSquareColor,
            int side,
            int[] pieces,
            boolean gradient) {

        for (int piece : pieces) {
            addColoredUnicodeCharToContainer(
                    c, piece, side,
                    intialSquareColor++%2 == BLACK ? Color.BLACK : Color.WHITE,
                    gradient);
        }
    }

    public static void addPiecesToContainer(
            Container c,
            Color bg,
            int side,
            int[] pieces,
            boolean gradient) {

        for (int piece : pieces) {
            addColoredUnicodeCharToContainer(
                    c, piece, side, bg, gradient);
        }
    }

    public static void addBlankLabelRow(Container c, int initialSquareColor) {
        for (int ii = 0; ii < 8; ii++) {
            JLabel l = new JLabel();
            Color bg = (initialSquareColor++ % 2 == BLACK
                    ? Color.BLACK : Color.WHITE);
            l.setBackground(bg);
            l.setOpaque(true);
            c.add(l);
        }
    }

    public static void main(String[] args) {
        final int[] pawnRow = new int[]{
            PAWN, PAWN, PAWN, PAWN, PAWN, PAWN, PAWN, PAWN
        };
        Runnable r = new Runnable() {

            @Override
            public void run() {
                int gradient = JOptionPane.showConfirmDialog(
                        null, "Use gradient fille color?");
                boolean gradientFill = gradient == JOptionPane.OK_OPTION;
                JPanel gui = new JPanel(new GridLayout(0, 8, 0, 0));
                gui.setBorder(new BevelBorder(
                        BevelBorder.LOWERED,
                        Color.GRAY.brighter(), Color.GRAY,
                        Color.GRAY.darker(), Color.GRAY));
                // set up a chess board
                addPiecesToContainer(gui, WHITE, BLACK, order, gradientFill);
                addPiecesToContainer(gui, BLACK, BLACK, pawnRow, gradientFill);

                addBlankLabelRow(gui, WHITE);
                addBlankLabelRow(gui, BLACK);
                addBlankLabelRow(gui, WHITE);
                addBlankLabelRow(gui, BLACK);

                addPiecesToContainer(gui, WHITE, WHITE, pawnRow, gradientFill);
                addPiecesToContainer(gui, BLACK, WHITE, order, gradientFill);

                JOptionPane.showMessageDialog(
                        null,
                        gui,
                        "Chessboard",
                        JOptionPane.INFORMATION_MESSAGE);

                JPanel tileSet = new JPanel(new GridLayout(0, 6, 0, 0));
                tileSet.setOpaque(false);
                int[] tileSetOrder = new int[]{
                    KING, QUEEN, CASTLE, KNIGHT, BISHOP, PAWN
                };
                addPiecesToContainer(
                        tileSet,
                        new Color(0, 0, 0, 0),
                        BLACK,
                        tileSetOrder,
                        gradientFill);
                addPiecesToContainer(
                        tileSet,
                        new Color(0, 0, 0, 0),
                        WHITE,
                        tileSetOrder,
                        gradientFill);
                int result = JOptionPane.showConfirmDialog(
                        null,
                        tileSet,
                        "Save this tileset?",
                        JOptionPane.OK_CANCEL_OPTION,
                        JOptionPane.QUESTION_MESSAGE);
                if (result == JOptionPane.OK_OPTION) {
                    BufferedImage bi = new BufferedImage(
                            tileSet.getWidth(),
                            tileSet.getHeight(),
                            BufferedImage.TYPE_INT_ARGB);
                    Graphics g = bi.createGraphics();
                    tileSet.paint(g);
                    g.dispose();

                    String gradientString = gradientFill ? "gradient" : "solid";
                    File f = new File(
                            "chess-pieces-tileset-" + gradientString + ".png");
                    try {
                        ImageIO.write(bi, "png", f);
                        Desktop.getDesktop().open(f);
                    } catch (IOException ex) {
                        Logger.getLogger(
                                ChessBoard.class.getName()).log(
                                Level.SEVERE, null, ex);
                    }
                }
            }
        };
        SwingUtilities.invokeLater(r);
    }
}

另请参阅

  • 这个答案中的GlyphVector代码演变而来：链接。

2
所需的字形如此处所示，从\u2654开始。 - trashgod
也许在一个实现了“Icon”的标签中调用setOpaque(false)。 - trashgod
@trashgod 好的。 但问题在于，我的理解是上面那些“两种颜色”的图像应该是三种颜色，第三种颜色是用来“填充”当前作为背景颜色出现的棋子内部空洞的颜色。 Cat 图像中与这些空洞相当的只有从猫眼睛中出现的“撕裂状物体”，位于字母 a 中。我不知道可以通过添加或减少 Shape 实例来获得“仅为泪滴”的区域。我几乎到了建议采取选项“b”-“制作精灵表”的程度。 - Andrew Thompson
@AndrewThompson 是的，那就是我最终做的。我开始考虑对黑色和白色块的像素进行异或运算以找到背景，但这一切很快变得太复杂了。使用精灵表更容易，尽管不够灵活。非常感谢你的帮助！ - PearSquirrel
@AndrewThompson：我明白你的意思；我认为问题的一部分在字形设计中是固有的，正如这里所建议的那样。 - trashgod
显示剩余4条评论
4
我发现的问题是，这些字形设计旨在轻松区分传统的黑白棋子。请注意字体设计的变化。您可以使用HSB颜色空间创建保留黑白区别的色调主题棋子。下面展示了绿色和青色。 HSB image 补充说明：供参考，这是Mac OS X上@Andrew的字形方法截图。请注意，由于使用了RenderingHints，因此可以缩放图像。 shape image
import java.awt.Color;
import java.awt.Container;
import java.awt.Font;
import java.awt.GridLayout;
import java.util.Random;
import javax.swing.JLabel;
import javax.swing.JOptionPane;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;

/** @see https://dev59.com/umMl5IYBdhLWcg3wHTug#18691662 */

class ChessBoard {

    static Font font = new Font("Sans-Serif", Font.PLAIN, 64);
    static Random rnd = new Random();

    public static void addUnicodeCharToContainer(String s, Container c) {
        JLabel l = new JLabel(s);
        l.setFont(font);
        l.setOpaque(true);
        c.add(l);
    }

    public static void addWhite(String s, Container c, Float h) {
        JLabel l = new JLabel(s);
        l.setFont(font);
        l.setOpaque(true);
        l.setForeground(Color.getHSBColor(h, 1, 1));
        l.setBackground(Color.getHSBColor(h, 3 / 8f, 5 / 8f));
        c.add(l);
    }

    public static void addBlack(String s, Container c, Float h) {
        JLabel l = new JLabel(s);
        l.setFont(font);
        l.setOpaque(true);
        l.setForeground(Color.getHSBColor(h, 5 / 8f, 3 / 8f));
        l.setBackground(Color.getHSBColor(h, 7 / 8f, 7 / 8f));
        c.add(l);
    }

    public static void main(String[] args) {
        Runnable r = new Runnable() {
            @Override
            public void run() {
                JPanel gui = new JPanel(new GridLayout(0, 6, 4, 4));
                String[] white = {
                    "\u2654", "\u2655", "\u2656", "\u2657", "\u2658", "\u2659"
                };
                String[] black = {
                    "\u265A", "\u265B", "\u265C", "\u265D", "\u265E", "\u265F"
                };
                for (String piece : white) {
                    addUnicodeCharToContainer(piece, gui);
                }
                for (String piece : white) {
                    addWhite(piece, gui, 2 / 6f);
                }
                for (String piece : black) {
                    addUnicodeCharToContainer(piece, gui);
                }
                for (String piece : black) {
                    addBlack(piece, gui, 3 / 6f);
                }
                JOptionPane.showMessageDialog(null, gui);
            }
        };
        SwingUtilities.invokeLater(r);
    }
}
能够改变棋子的色调很有趣，但是背景/前景的问题在于我无法区分棋子内部的“背景”和外部真实背景。正如@Andrew Thompson之前所说，基本上涉及三种颜色（内部、外部和字形的黑色轮廓）。我总是希望内部是白色的，轮廓是黑色的，但是我希望外部是透明的。 - PearSquirrel
@PearSquirrel：我稍微有些不同意；字形只有内部和外部；该形状可能会包含在该形状之外的区域。您可以创建自己的“形状”并提供一种指定描边、填充和背景不同颜色的方法。 - trashgod
非常感谢添加关于图像的补充。 :) OS X Sans-Serif字体（Helvetica？）果然很优雅。 - Andrew Thompson
1
最终，我发现制作精灵表是解决问题的更简单、更简洁的方法。现在，每个部分都对应于精灵表中的一个图形，而不是字符/字形。因此，这些部分不能像以前那样很好地调整大小，但这并不是最大的问题。
@Andrew Thompson 的 GlyphVector 的想法似乎很有前途，但将内部空白与外部空白分开仍然很困难。
我仍然有一个（低效的）想法，即从非常小的字体大小开始制作大量的棋子字形，并使用白色前景色：
for (int i = 1; i < BOARD_WIDTH/8) {
JLabel chessPiece =new JLabel("\u2654");
chessPiece.setForeground(Color.white);
chessPiece.setFont(new Font("Sans-Serif", Font.PLAIN, i));
add(chessPiece);
}

然后再添加一个黑色前景的国际象棋棋子：

JLabel chessPiece =new JLabel("\u2654");
chessPiece.setForeground(Color.black);
chessPiece.setFont(new Font("Sans-Serif", Font.PLAIN, BOARD_WIDTH/8)));
add(chessPiece);

请注意，我还没有测试过这个。
请看 GlassPane 或 JLayer。 - mKorbel
使用 deriveFont() 可能会很有帮助。 - trashgod
网页内容由stack overflow 提供, 点击上面的
可以查看英文原文，
原文链接
