PIC 的十六进制反编译工具

Question

我遇到了一个PIC微控制器问题。

我有一个很长时间以前由我编程的微控制器，但我丢失了相关的源代码和原理图。现在我需要反转端口的值。我可以使用一些NOT门来做到这一点，但这是一个很大的麻烦。或者，我需要重新编写整个程序。

我不希望看到PIC C或MikroC中的代码。有一个可理解的汇编代码就足够了。

所以，是否有人有使用过好的HEX反编译器可以用于此目的的经验？基于您的经验有什么评论吗？ :)

编辑：设备PIC 16F84A

- Chathuranga Chandrasekara

Answer 1

反汇编不太可能成为一个实际的解决方案，而且你特定编译器和指令集组合的工具甚至都很少存在。

然而，反汇编是简单直接的，但你是否能理解结果代码则是另一回事，因为HEX文件中没有保留任何注释或符号；如果你有原始目标代码，则可以使反汇编更易读。 有许多PIC反汇编程序可用，只需谷歌一下即可；我无法指导你使用任何特定的反汇编程序，因为有许多带有不同指令集的PIC系列，并且你没有指定。

一种简单的反汇编方法是将HEX文件加载到MPLAB中，选择View->Disassembly Listing，然后右键单击窗口并选择“Output to File”。 这个输出可能需要一些处理才能适合作为汇编程序的输入。

- Clifford

Answer 2

我知道这是一篇旧帖子，但最近我遇到了类似的问题，却没有在网上找到一个非常完整的答案。由于硬盘故障，我失去了MPLAB X IDE项目，但幸运的是我已经使用工作版本的代码对设备进行了编程。

恢复 .hex
按照以下步骤从编程的设备中恢复 .hex 信息：

使用 MPLAB X IDE 和你的 PIC 程序员（我使用的是 PICkit3）从编程的设备读取 .hex 文件：

• 为你的设备启动一个新项目。
• 在 "项目属性" 中选择你的程序员。
• 右键单击项目文件夹，选择 "设置为主项目"。

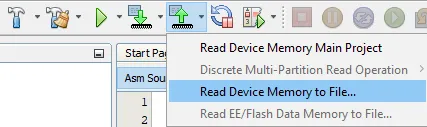

• 单击 "读取设备存储器主项目" 旁边的箭头，并选择 "将设备存储器读取到文件中"。读取设备存储器到 .hex 文件

反汇编 .hex
你可以在 MPLAB X IDE 中查看反汇编的内容，但你不能编辑或保存它（至少我不知道如何编辑），而且它非常难以理解。我发现最简单的、没有任何附加条件的反汇编器是 gputils 包中附带的一个叫做 gpdasm 的工具。要下载和安装，请访问这里的 gputils 页面：

https://gputils.sourceforge.io/

现在打开命令提示符并导航到存放 .hex 文件的文件夹。使用以下命令从 .hex 生成汇编源文件：

gpdasm -p p16f84a -csno hexfile.hex > asmfile.dis

通过使用 -c -s -n 和 -o 选项，可以生成相当不错的清单，非常接近能够直接汇编。显然，无法恢复变量名称和标签，但至少可以识别子程序，这使得事情变得更加容易。希望这对未来的某个人有所帮助。

- bjoubert89

---

这太棒了。除了一些小的错误更改，生成的ASM似乎很好...但是我不确定我们如何将单个ASM重新编译回二进制/十六进制图像，也许在Stack Overflow上有答案？ - Crog

我发现这个工具生成的MPASM汇编语言已经过时了，所以要么使用旧的MPASM汇编器，要么升级为XC8的ASM。详情请参考：https://www.circuitbread.com/tutorials/mpasm-to-mplab-xc8-pic-assembler - Crog

Answer 3

官方的PICList技术参考中有一份PIC反汇编器列表。

许多人从未使用过独立的反汇编器，而是更喜欢使用其最喜爱的PIC模拟器内部的反汇编器。 http://piclist.com/techref/microchip/dissassemblers.htm http://piclist.com/techref/microchip/simulators.htm

- David Cary

---

这两个链接都已失效。实际上，该网站似乎是“空的”，并且是泰语。 - brewmanz

@brewmanz：好的，我已经修复了错误链接——新的 URL 看起来对我来说能够正常工作。 - David Cary

Answer 4

你应该能够将hex文件加载到MPLAB IDE中，并从那里查看汇编代码，同时在模拟器中运行它并逐步执行代码，如果我没有弄错的话。

如果未受代码保护，您还可以使用它来读取设备上的代码。

- Cobusve
