从STM32微控制器中转储当前固件。

3

我正在使用一款商用设备，其中使用了STM32F103RBT6微控制器。我需要替换固件以自定义一些功能，但在此之前，我希望先将当前固件转储出来，以便在需要时能够恢复它。

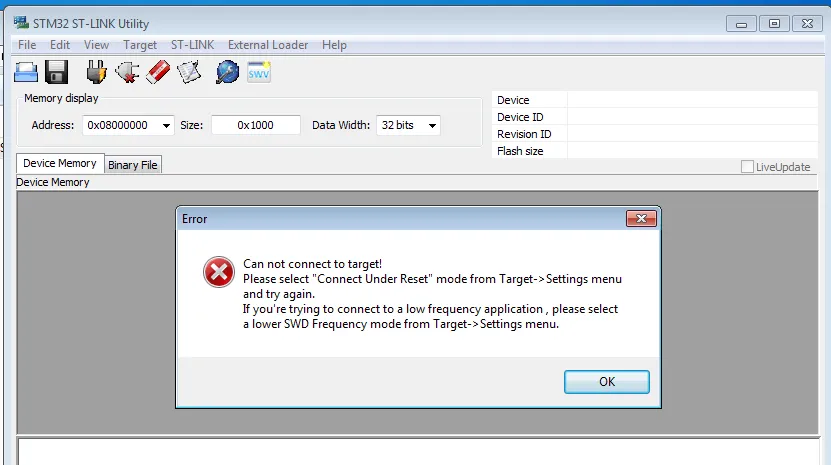

我已经将板子正确连接到我的ST-Link v2编程器上，设备由编程器供电，实际上当我将其插入USB时，设备会正确启动。问题是，我无法使用ST-Link实用程序连接到微控制器，无论使用不同的设置，我总是得到“无法连接”的错误消息 (error message)。

我需要先重置芯片吗？如何操作？

谢谢！

- Andrea

你正在使用哪个软件进行连接，并且它报告了什么错误？ - old_timer

你尝试过哪些其他软件？ - old_timer

我正在使用STM的官方ST-Link工具。 - Andrea

谷歌会为你提供无数解决该问题的方案，请列出你已经尝试过的任何一个... - Piglet

这是一个新的板子还是电脑（Windows 版本）？ST 有一个固件升级工具（Java，因此可在 Windows、Mac 和 Linux 上运行）。如果它无法识别设备，则需要检查一下。如果它可以识别，则尝试进行固件升级以帮助主机连接。如果所有内容都已更新，则请参考 Piglets 的评论以解决固件更新或其他问题。你目前尝试了什么？ - old_timer

1个回答

网页内容由stack overflow 提供, 点击上面的

可以查看英文原文，
原文链接

- phodina · Accepted Answer

请检查您是否将ST-Link调试器的JTAG/SWD信号连接到目标板上的正确引脚。同时确保该板子已经通电。

然后检查ST-Link实用程序中的设置，检查JTAG/SWD连接、速度以及在“复位连接”下连接所需的NRST引脚，以便允许在JTAG/SWD引脚上进行连接。

如果这样做不起作用，则可能是MCU已设置选项字节以防止读取（在参考手册中寻找RDP2）。如果设置了此位，则无法进行连接。
