检测彩色图片的边缘 OpenCV

Question

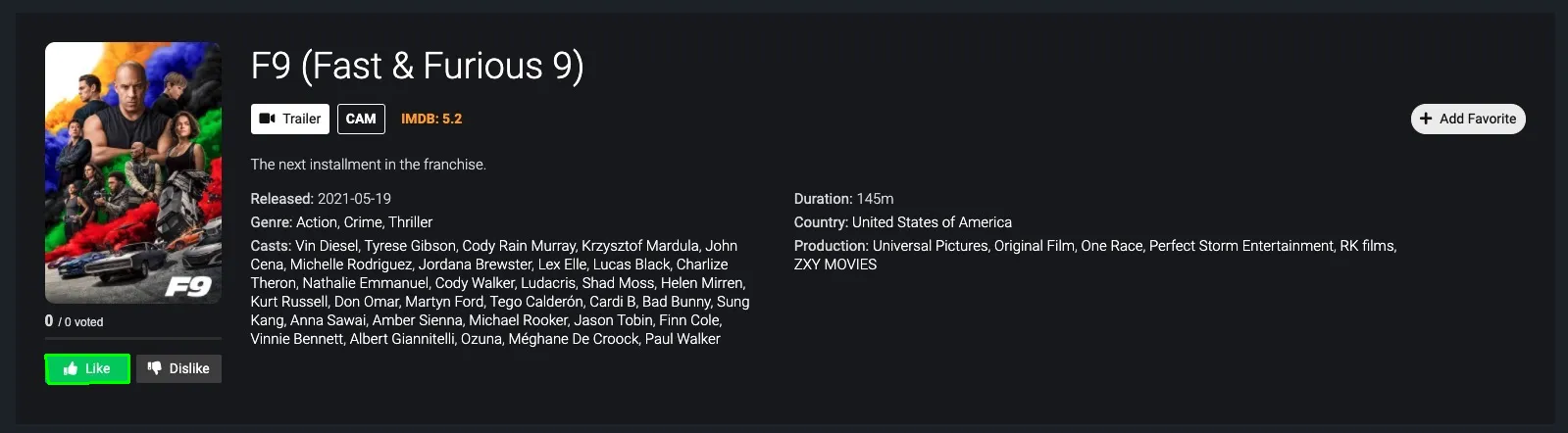

我是CV新手，刚学会如何检测纸张边缘。我想尝试更复杂的事情。因此，我从电影网站截图，并希望能够从网站中检测海报。如果背景颜色与海报不同，则可以正常工作。但是当它们的颜色相似时，我就无法通过cv2.findContours()找到图片的边缘。 原始图片链接如下： Poster 我的方法如下：

img = cv2.imread('pic5.jpg')
orig = img.copy()
image = orig
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
binary = cv2.medianBlur(gray,3)
# blur = cv2.GaussianBlur(binary, (5, 5), 0)
# ret, binary = cv2.threshold(blur,127,255,cv2.THRESH_TRUNC)
edged = cv2.Canny(binary, 3, 30)
show(edged)

# detect edge
contours, hierarchy = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
cnts = sorted(contours, key=cv2.contourArea, reverse=True)[:5]

#
for c in cnts:
    # approx
    peri = cv2.arcLength(c, True)
    eps = 0.02
    approx = cv2.approxPolyDP(c, eps*peri, True)

    # detect square (4 points)
    if len(approx) == 4:
        screenCnt = approx
        break

res = cv2.drawContours(image, [screenCnt], -1, (0, 255, 0), 2)
show(orig)

结果如下：

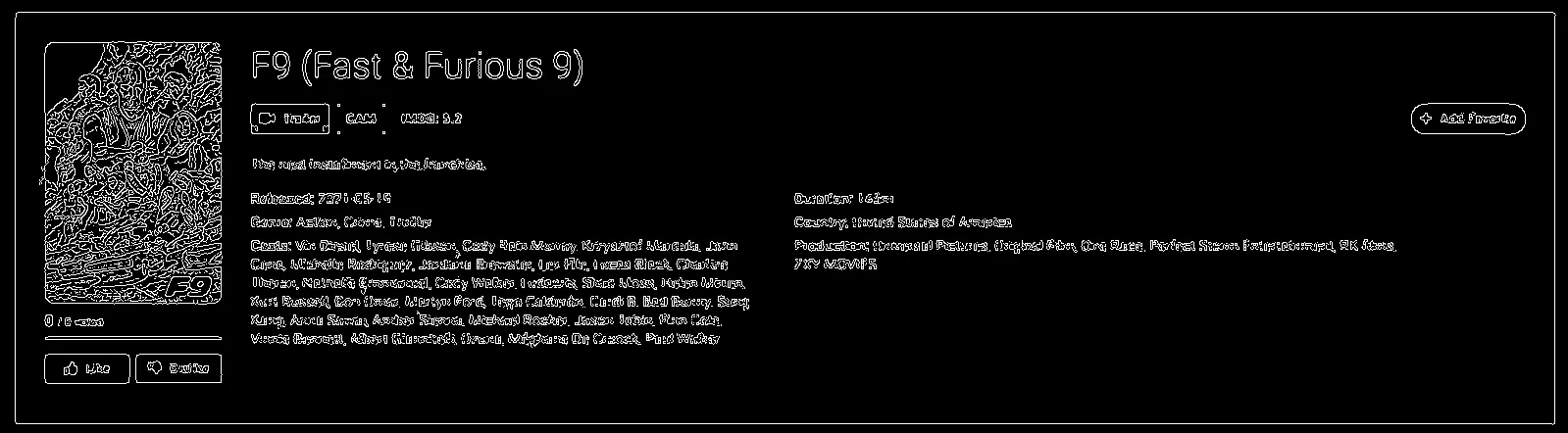

经过预处理后的结果： 预处理后的图像 检测到的内容

我不知道这种方法是否可行。能否基于背景颜色（无论海报的颜色如何）来检测方形部分？

- Zakkkk

---

你好！在检测到边缘后，您可以尝试执行闭合操作，以便填充海报中的空隙并获得更平滑、更接近矩形的效果。https://docs.opencv.org/master/d9/d61/tutorial_py_morphological_ops.html - Filip Kubicz

但在这里检测边缘似乎不是一个好的方法，因为它非常依赖于海报的内容和颜色。您可以尝试定位网站的一些固定元素，然后从已知的x、y偏移处裁剪海报。 - Filip Kubicz

另一种方法是遍历图像，并找到边界框，在这其中有一些颜色与背景不同且与文本颜色不同。但是如果你有一个与网站背景相同颜色的海报，这种方法可能会失败。 - Filip Kubicz

如果这是一个真正的任务，那么您可能需要结合几种方法，检查每个算法找到的海报有多大，并在算法失败时回退到另一个。如果仅用于教育目的，可以继续进行一些明确定义的问题，或者按照这里的优秀教程进行操作: https://docs.opencv.org/master/d6/d00/tutorial_py_root.html - Filip Kubicz

感谢您的回复！我考虑了海报与网站背景颜色相同的情况。但我认为只有很小一部分的海报颜色相同。在这种情况下，即使边缘的某些部分没有被找到，我们也可以找到包含剩余部分的最小矩形。 - Zakkkk

Answer 1

您可以继续使用 edged 的结果，并使用闭合形态学操作关闭小间隙。

建议您不要使用 approxPolyDP 搜索矩形，而是找到最大连通组件（或最大轮廓）的边界矩形。

在我的示例代码中，由于存在外部边界线，我用 connectedComponentsWithStats 替换了 findContours。
您可以使用开放形态学操作来消除外部线条（并继续使用 findContours）。

您还可以使用 approxPolyDP 对结果进行优化。

---

以下是代码示例：

import numpy as np
import cv2

img = cv2.imread('pic5.png')
orig = img.copy()
image = orig
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
binary = cv2.medianBlur(gray, 3)
edged = cv2.Canny(binary, 3, 30)

edged = cv2.morphologyEx(edged, cv2.MORPH_CLOSE, np.ones((5,5)))  # Close small gaps

#contours, hierarchy = cv2.findContours(edged, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
#c = max(contours, key=cv2.contourArea) # Get the largest contour
#x, y, w, h = cv2.boundingRect(c)  # Find bounding rectangle.

nb_components, output, stats, centroids = cv2.connectedComponentsWithStats(edged, 8)  # finding components

# https://dev59.com/tqbja4cB1Zd3GeqPf2qp#61662694
# Find the largest non background component.
# Note: range() starts from 1 since 0 is the background label.
max_label, max_size = max([(i, stats[i, cv2.CC_STAT_AREA]) for i in range(1, nb_components)], key=lambda x: x[1])

# Find bounding rectangle of largest connected component.
x = stats[max_label, cv2.CC_STAT_LEFT]
y = stats[max_label, cv2.CC_STAT_TOP]
w = stats[max_label, cv2.CC_STAT_WIDTH]
h = stats[max_label, cv2.CC_STAT_HEIGHT]

res = image.copy()
cv2.rectangle(res, (x, y), (x+w, y+h), (0, 255, 0), 2)  # Draw a rectangle

cv2.imshow('edged', edged)
cv2.imshow('res', res)
cv2.waitKey()
cv2.destroyAllWindows()

---

结果：

edged：

res：

- Rotem

---

找到最大的连通组件是一个很好的想法！我刚刚想到cv2.erode()，cv2.dilate()，cv2.morphologyEx()可能会有帮助，但我不确定如何使用它们。非常感谢您的回复！ - Zakkkk

这正是我所需要的。非常酷。 - JJS
