Jupyter Lab 交互式图像显示：使用 HBox 布置小部件时出现问题

Question

我正在尝试使用滑块（例如，应用不同值的阈值操作）交互地更改图像内容。

我的代码如下：

#%matplotlib ipympl
%matplotlib widget
import matplotlib.pyplot as plt

import cv2
import numpy as np

import ipywidgets as widgets
from ipywidgets import HBox, IntSlider
from IPython.display import Image

def update_lines(change):
    ret,thresh2 = cv2.threshold(img_gray,change.new,255,cv2.THRESH_BINARY)
    plt.imshow(thresh2)
    fig.canvas.flush_events()

image = cv2.imread("Untitled.jpg")
img_gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
ret,thresh2 = cv2.threshold(img_gray,30,255,cv2.THRESH_BINARY)

fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)

slider = IntSlider(
    orientation='vertical',
    step=1,
    value=127,
    min=0,
    max=255
)

display(HBox([slider, fig.canvas]))

slider.observe(update_lines, names='value')

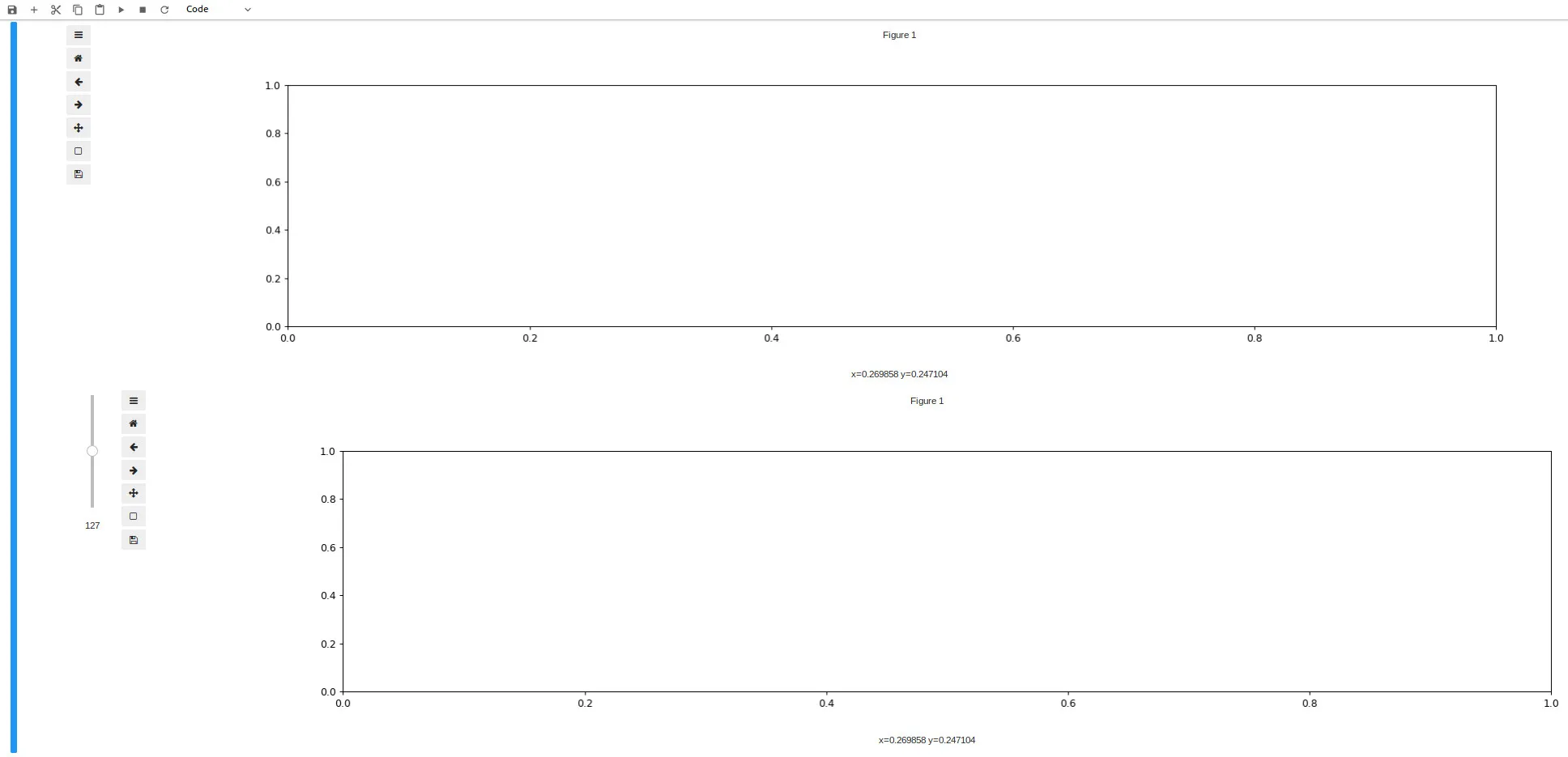

当我执行代码时，出现了意外的行为：图形显示了两次，第一次我执行 fig = plt.figure()，第二次我执行 display(HBox([slider, fig.canvas])) => 参见 The figure is displayed twice。

如何仅将图像显示在 HBox 中？

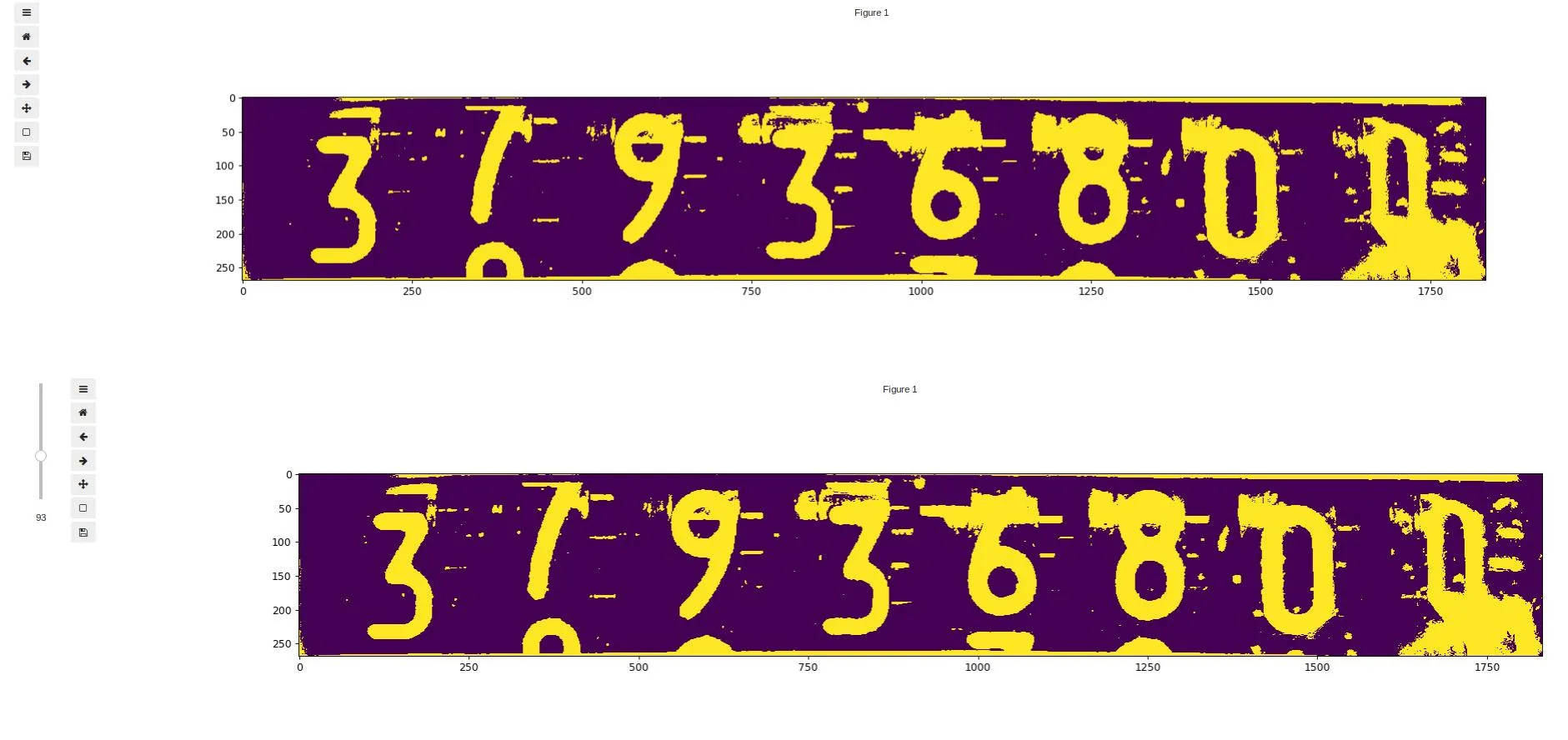

当我使用滑块改变值时，得到以下结果 => After changing value。

- Jacques Coeur

Answer 1

看起来 matplotlib 不能直接在 figure() 调用时绘制图形，但可以将其封装在一个 Output 小部件中（从 这里 获取）：

output = widgets.Output()
with output:
  fig = plt.figure()

# fill figure with content here

display(HBox([slider, output]))

这样，情节就能正确地显示一次。

- zonksoft
