ggplot2中PDF导出的一致图形尺寸

Question

曾经有类似的问题被问到过，但我没有找到解决我的特定问题的方法。

我如何以相同的尺寸导出我的图表? 这是我的示例:

利用mpg数据集绘制散点图，并将年份分开展示在第一张图中。第二张图是相同的图表，但只使用了一个年份的数据（仅使用一个而不是两个子图）。我使用ggsave()导出图表为.pdf文件。

library(tidyverse)

p1 <- ggplot(mpg, aes(x = displ, y = cty, color = class))+
  geom_point()+
  facet_wrap(. ~ year)

p2 <- ggplot(filter(mpg, year == 1999), aes(x = displ, y = cty, color = class))+
  geom_point()+
  facet_wrap(. ~ year)

ggsave(p1, filename = "p1.pdf")
ggsave(p2, filename = "p2.pdf")

生成的图形（使用标准pdf导出设置，本例中为8.74 x 9.02）如下所示：

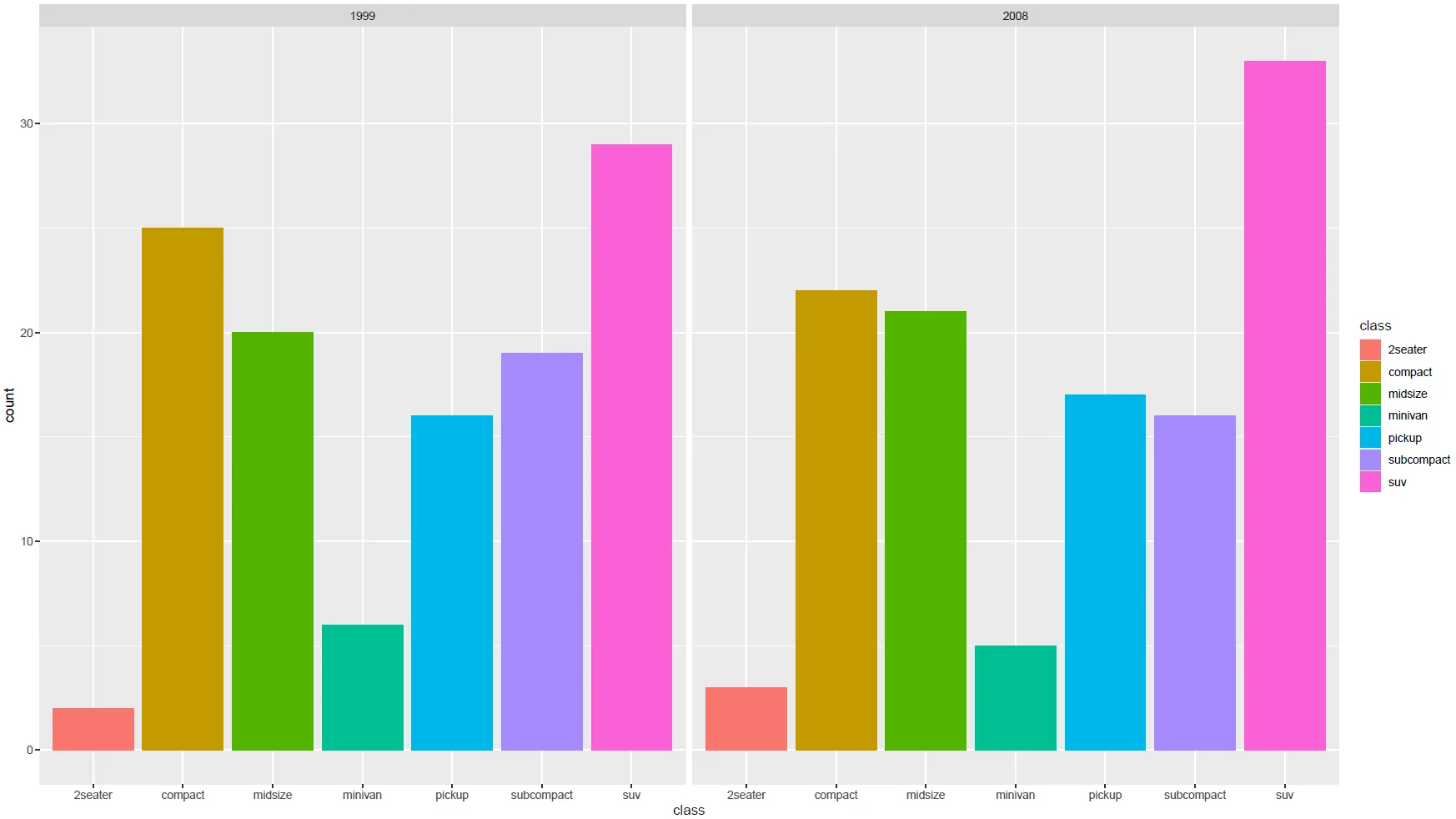

p1

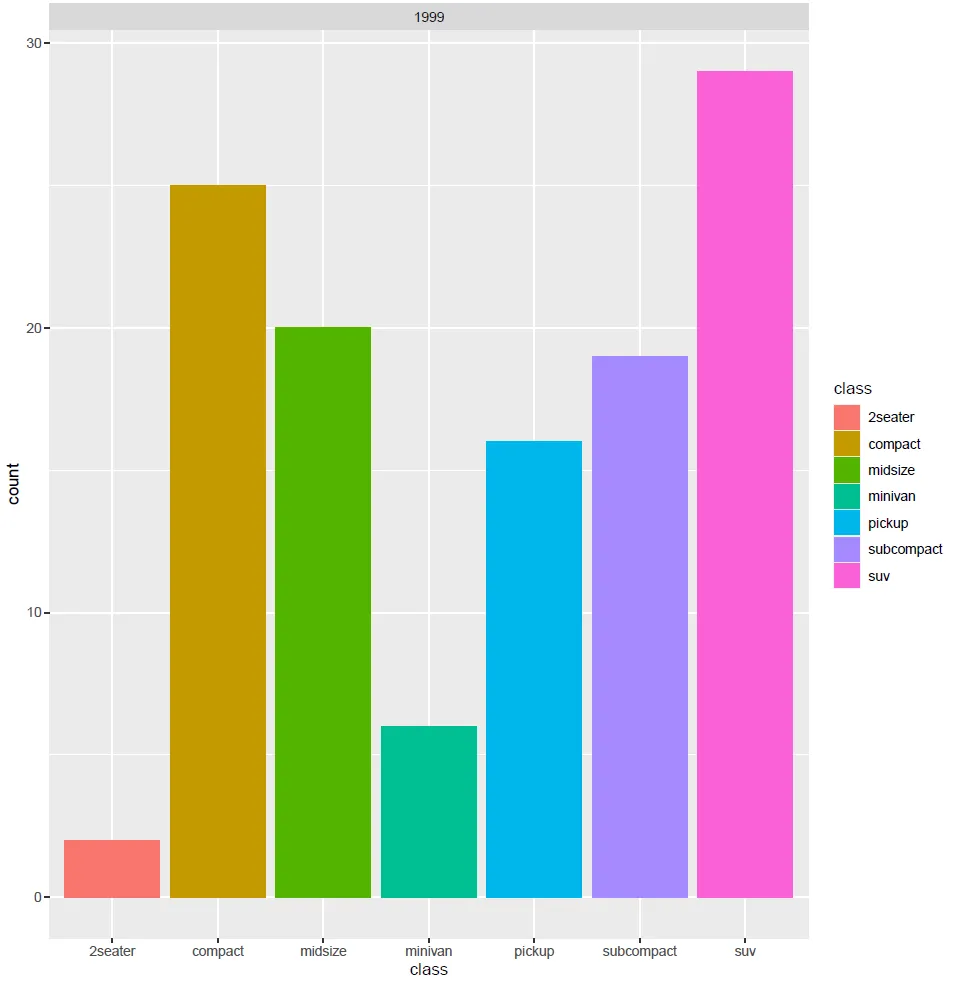

p2

每个图形保留其线条粗细、字体大小等属性，但不保留绘图区域的大小和各个部分的宽度，因此条形图的宽度也会发生变化。

我知道可以像这样调整pdf的大小：

ggsave(p1, filename = "p1_manual_size.pdf", width = 16, height = 9.02 )
ggsave(p2, filename = "p2_manual_size.pdf", width = 8.74, height = 9.02)

以下是他们的样子：

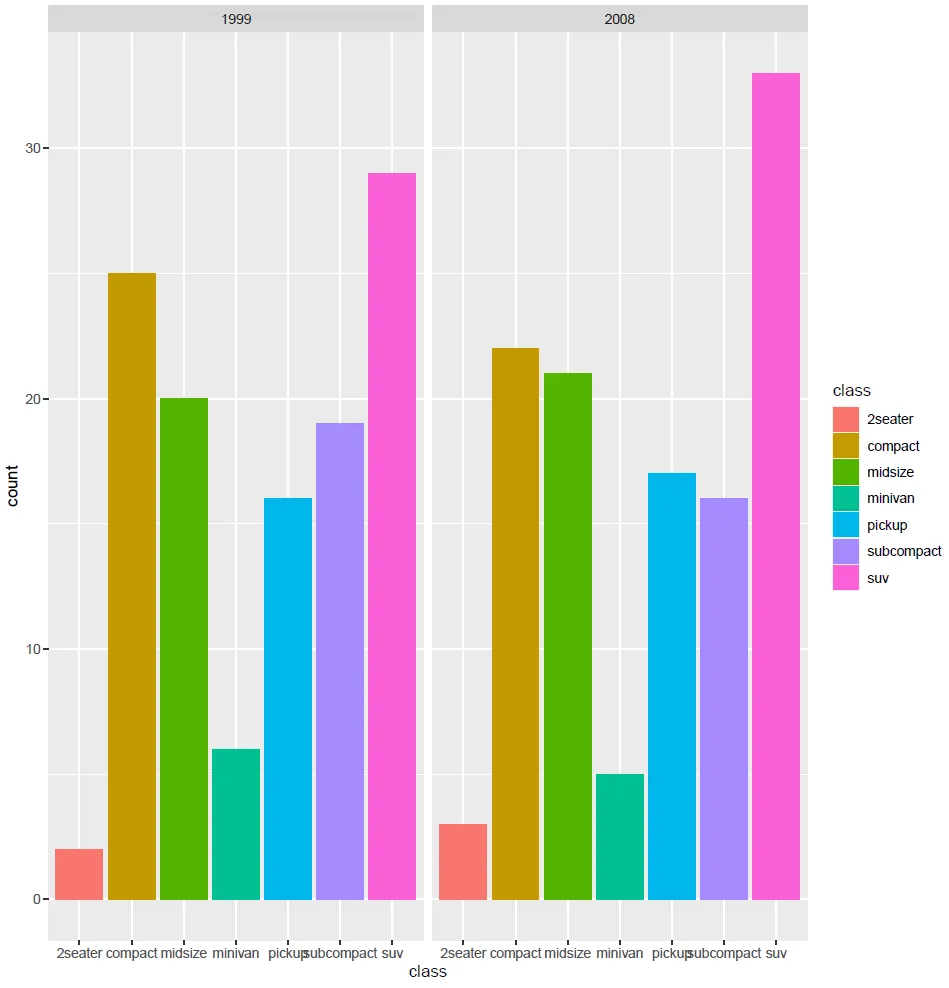

p1_manual_size

p2_manual_size

这种方法对于一些情况来说效果不错，但如果图形变得更加复杂（例如有多个分面、图例在不同位置等等），那么维护图形区域比例会变得非常困难（甚至大部分时间都是不可能的）。

因此，问题来了： 在ggplot2中是否可以保持图形的这些比例，使得距离（例如x轴元素/刻度之间的距离）保持不变，当添加更多元素（在x轴上添加更多值）时，导出的图形将变得更宽？

如果能够像GraphPad Prism那样遵循相同的逻辑就太好了，即在A4画布中央绘制图形，如果有更多的列（而且每个独立的列保持相同的宽度），那么图形会变得更大。

不确定我表达得是否清楚，希望你能理解我的意思。

非常感谢任何帮助！

祝好， Ben

- PowerOld9540

Answer 1

与此同时，我自己找到了一个解决方案，很高兴能够分享：

我发现egg包的set_panel_size()函数可以固定绘图及其各个面板的大小！

library(tidyverse)
library(egg)

p1 <- ggplot(mpg, aes(x = displ, y = cty, color = class))+
  geom_point()+
  facet_wrap(. ~ year)

p2 <- ggplot(filter(mpg, year == 1999), aes(x = displ, y = cty, color = class))+
  geom_point()+
  facet_wrap(. ~ year)


p1_fixed <- set_panel_size(p1, width  = unit(3, "cm"),
                               height = unit(5, "cm"))

p2_fixed <- set_panel_size(p2, width  = unit(3, "cm"),
                               height = unit(5, "cm"))

ggsave(p1_fixed, filename = "p1_fixed.pdf", height = 30, width = 21, units = "cm"))
ggsave(p1_fixed, filename = "p1_fixed.pdf", height = 30, width = 21, units = "cm"))

生成的输出如下：

p1_fixed：

p2_fixed:

该过程并非完全自动化，因为仍需要为绘图面板提供宽度和高度，并且如果提供更多的x轴条目，则不会自动调整大小，但它确实有助于解决我的问题。

- PowerOld9540
